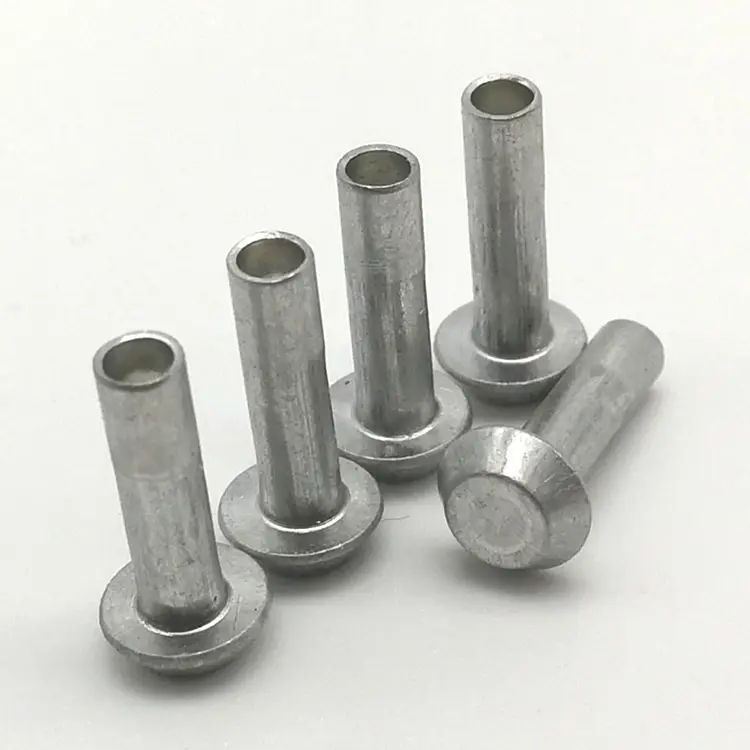

Semi-buisvormige klinknagels met universele kop

Soms weet u niet precies welke kopstijl u moet specificeren. Rond is te smal. Plat is te laag. Trus is te breed. De semi-buisvormige klinknagel met universele kop is de middenweg: breed genoeg om doortrekken in de meeste materialen te voorkomen, laag genoeg om blijven haken te voorkomen, en rond genoeg om er professioneel uit te zien. En de halfholle holte vermindert de zetkracht met 70% vergeleken met massieve klinknagels.

Als u niet zeker weet welke hoofdstijl u moet kiezen, is het universele hoofd de veilige keuze.

Universal vs. Other Heads – Waar de middengrond wint

De universele kop zit tussen een ronde kop en een spantkop. Het is breder dan rond, smaller dan spant en lager dan rond maar hoger dan plat.

Kies universele kop wanneer:U weet niet zeker welke hoofdstijl u moet kiezen – universeel is de veilige standaard. Je monteert gemengde materialen (metaal + kunststof, metaal + hout). U wilt een evenwicht tussen draagoppervlak en profiel. Je wilt een klinknagel die er professioneel uitziet zonder de aandacht te trekken.

Semi-buisvormig versus massief – waar de holte wint

Het semi-buisvormige ontwerp heeft een ondiepe holte aan de staart (45-55% van de looplengte). Tijdens de installatie rolt alleen de dunne wand van dit holle gedeelte naar buiten om de clinch te vormen – waarvoor slechts 25-30% van de kracht van een massieve klinknagel nodig is.

Eén echte toepassing: scharnierconstructie voor residentiële poorten

Een hardwarefabrikant produceerde een lijn scharnieren en sluitingen voor residentiële poorten. De poortcomponenten waren van gepoedercoat staal met kunststof lagerinzetstukken. Klinknagels met ronde kop waren te smal; de koppen trokken na herhaald gebruik door het gepoedercoate staal. De klinknagels met spantkop waren te breed; ze zagen er volumineus en industrieel uit op een woonproduct.

Wij leverden semi-buisvormige klinknagels van verzinkt staal met universele kop – schacht van 5,0 mm, kopdiameter 10,5 mm, cilinderlengte 12,0 mm. De universele kop zorgde voor het extra draagoppervlak dat nodig was om doortrekken te voorkomen zonder er omvangrijk uit te zien. Het gladde, afgeronde profiel paste bij de residentiële esthetiek. De halfholle holte hield de instelkracht laag, waardoor schade aan de kunststof lagerinzetstukken werd voorkomen. De klant testte 1.000 klinknagels verdeeld over 500 poortsets. Na 10.000 open-dicht-cycli en testen op blootstelling aan de buitenlucht, geen doortrekking, geen loskomen. Ze bestellen nu semi-buisvormige klinknagels met universele kop in batches van 200.000 stuks per jaar.

Materialen en afwerkingen – wat wij bieden

Nuote Metals produceert semi-buisvormige klinknagels met universele kop in meerdere materiaalfamilies:

Standaard afwerkingen:Verzinkt, vernikkeld, gepassiveerd, gelakt, antiek, blank.

Het universele hoofdverschil: gebalanceerd, veelzijdig, betrouwbaar

Het universele hoofd is het meest veelzijdige hoofdtype dat we maken. Het is breed genoeg om doortrekken in gemengde materialen te voorkomen, laag genoeg om blijven haken te voorkomen, en glad genoeg om er professioneel uit te zien. De doorlopende straal van midden tot rand verdeelt de belasting gelijkmatig en vermindert de spanningsconcentratie. Het lageroppervlak met een schachtdiameter van 2,0–2,2× biedt aanzienlijk meer oppervlak dan een ronde kop – genoeg voor de meeste samenstellingen van gemengd materiaal.

Productieproces – Bekijk hoe we semi-buisvormige klinknagels met universele kop maken

Ons koudkopproces transformeert draad in een continue reeks in afgewerkte semi-buisvormige klinknagels met universele kop.

Materiaalvoorbereiding:Gecertificeerde draad wordt getrokken tot de exacte schachtdiameter (±0,02 mm). Spectrometer verifieert materiaalkwaliteit. Materiaal dat niet aan de specificaties voldoet, wordt afgewezen voordat de productie begint.

Koude koers:De draad wordt ingevoerd in een koude header met meerdere stations. In één enkele reeks wordt de plano vierkant gemaakt, wordt de kop gevormd met het gladde afgeronde profiel en wordt de halfholle holte geëxtrudeerd op een diepte van 45-55%. Gepolijste hardmetalen matrijzen voorkomen vlekken op het oppervlak.

Trimmen en tuimelen:Flash wordt verwijderd en microbramen worden geëlimineerd.

Plateren of coaten:Toegepast zoals gespecificeerd – zink, nikkel, passivatie, lak of antieke afwerking.

Eindinspectie:100% optische sortering verifieert de kopdiameter, kophoogte, schachtdiameter, looplengte en holtediepte. AQL-monster handmatig geverifieerd.

Voorbeeld doorlooptijd:Standaard 5–7 dagen; aangepaste gereedschappen: 15–20 dagen.

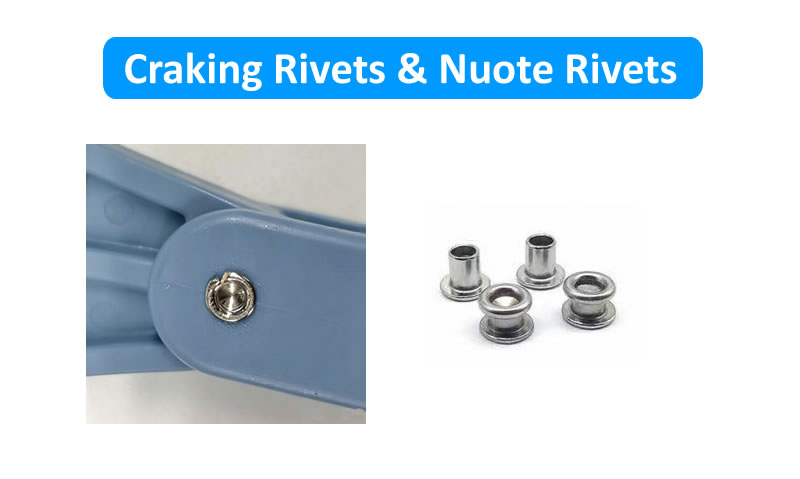

Waarom klinknagels barsten tijdens het zetten – goed versus slecht

Een klinknagel die scheurt tijdens het zetten is een productie-nachtmerrie. Het verspilt materiaal, vertraagt ​​uw lijn en kan tot veldstoringen leiden. Dit is de oorzaak van scheuren – en hoe onze klinknagels dit voorkomen.

De meest voorkomende oorzaak van scheuren is een inconsistente spouwdiepte. Als de holte te diep is, is de resterende wand te dun om de rolbeweging te ondersteunen – deze scheurt in plaats van te rollen. Bij elke batch controleren we de caviteitsdiepte tot 45-55% van de cilinderlengte. Als u scheuren ervaart, stuur ons dan een monster. Wij meten kosteloos de diepte van de caviteit en diagnosticeren het probleem.

Onze inspectieapparatuur – hoe wij kwaliteit verifiëren

We beschikken over een volledig assortiment gekalibreerde inspectieapparatuur om elke batch semi-buisvormige klinknagels met universele kop te verifiëren:

Lasermicrometer– Snelle, contactloze schachtdiametermeting tot ±0,02 mm

Optische comparator (profielprojector)– Inspectie van kopdiameter, kophoogte en diepte van de holte

2.5D beeldmeetsysteem– Volledige contourmeting en concentriciteitscontrole

Rockwell hardheidsmeter– Verificatie van de hardheid van grondstoffen

Spectrometer– Verificatie van de materiaalsamenstelling

Zoutsproeitestkamer– Corrosiebestendigheidstests (ASTM B117) indien vereist

XRF-diktemeter– Verificatie van de plaatdikte

Alle apparatuur wordt jaarlijks gekalibreerd door geaccrediteerde externe laboratoria. Inspectiegegevens worden vijf jaar bewaard en bij elke verzending meegeleverd.

Drie vragen die we vaak beantwoorden

Vraag: "Kan ik monsters krijgen voordat ik productiehoeveelheden bestel?"

A: Ja – wij bieden monsters aan voor al onze producten. Voor standaard bestaande specificaties worden gratis monsters verstrekt – u betaalt alleen de verzendkosten. Voor aangepaste formaten of aangepaste gereedschappen zijn de beschikbaarheid van monsters en de doorlooptijd afhankelijk van de specifieke vereisten. Neem contact op met ons verkoopteam met uw tekening of specificatie, en zij zullen u adviseren over de monsterkosten en de levertijd.

Vraag: "Wanneer moet ik de universele kop boven de ronde kop kiezen?"

A: De universele kop is breder (2,0–2,2× schachtdiameter versus 1,6–1,8×) en iets lager dan een ronde kop. Het heeft ook een meer doorlopend, afgerond profiel – minder een duidelijke koepel. Het visuele verschil is subtiel, maar het functionele verschil is reëel: de universele kop biedt meer draagoppervlak om doortrekken in gemengde materialen te voorkomen. Voor metaal-op-metaal-assemblages met nauwe gaten is een ronde kop nog steeds de betere keuze. Voor gemengde materialen – staal tot kunststof, staal tot hout, staal tot composieten – is een universele kop de veiligere keuze. In de hardwarekast van het hek hierboven, is de ronde kop erdoor getrokken; universeel hoofd vastgehouden.

Vraag: "Kunnen semi-buisvormige klinknagels met universele kop buiten worden gebruikt?"

A: Ja, met het juiste materiaal en afwerking. Voor buitentoepassingen adviseren wij roestvrij staal (304 of 316) met gepassiveerde afwerking voor permanente corrosiebestendigheid. 304 is voldoende voor algemene blootstelling buitenshuis (regen, vochtigheid). 316 wordt aanbevolen voor kust- of zoutnevelomgevingen. Als u met een beperkter budget werkt, biedt verzinkt staal met geel chromaat 96 uur zoutsproeibestendigheid – geschikt voor beschut buitengebruik. In het bovenstaande geval van poortbeslag koos de klant voor verzinkt staal omdat de poorten beschut lagen (onder een veranda) en de kostenbesparingen aanzienlijk waren.
