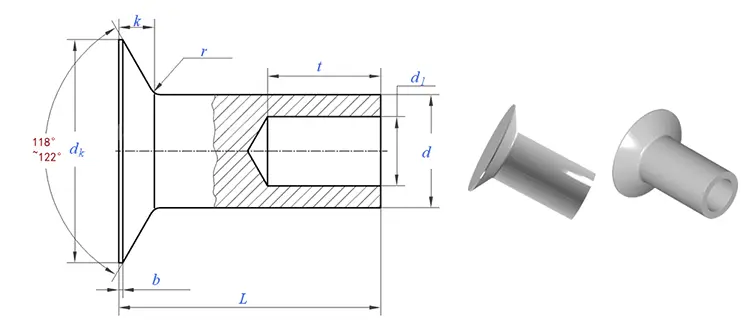

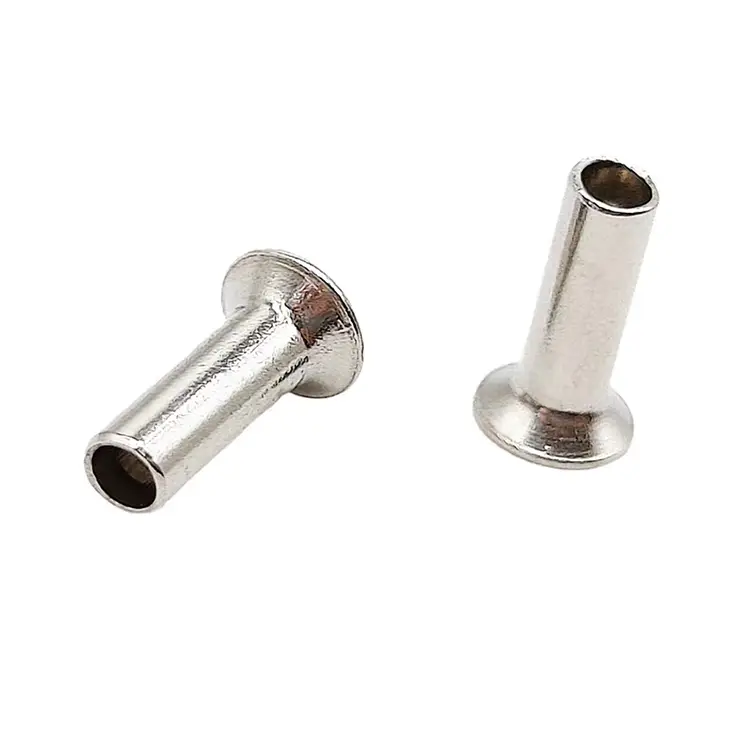

Semi-buisvormige klinknagels met verzonken kop

Wanneer een klinknagelkop niet boven het oppervlak kan uitsteken, kan desemi-buisvormige klinknagel met verzonken kopis het antwoord. De taps toelopende kop ligt gelijk met of onder het materiaaloppervlak, waardoor een gladde, ononderbroken afwerking ontstaat. En de halfholle holte vermindert de zetkracht met 70% vergeleken met een massieve klinknagel.

Als uw assemblage een glijoppervlak of een passend onderdeel heeft, of gewoon een strakke esthetiek vereist – en u de productie snel op gang moet houden – dan is dit de bevestiger die u kiest.

Het verschil met vlakke afwerking: verzonken versus platte kop

Voor de verzonken kop is een extra stap nodig: het boren van een taps toelopend gat vóór het zetten. Maar als er geen uitsteeksel vereist is, is die stap de moeite waard. Luchtvaartpanelen, elektronische behuizingen, architectonische afwerkingen en overal waar een glad oppervlak van cruciaal belang is – dat is waar verzonken klinknagels passen.

De twee hoofdhoeken – 90° versus 120°

Pas uw verzinkboorgereedschap aan– een klinknagel van 120° in een verzinkboor van 90° zal er trots op zijn; een klinknagel van 90° in een verzinkboor van 120° zal te diep zitten. Wij raden het mixen van hoeken af.

Semi-buisvormig versus massief – waar de holte wint

Het semi-buisvormige ontwerp heeft een ondiepe holte aan de staart (45-55% van de looplengte). Tijdens de installatie rolt alleen de dunne wand van dit holle profiel naar buiten om de clinch te vormen. Dit is fundamenteel anders dan een massieve klinknagel, waarbij de gehele schacht moet vervormen.

Beste voor grote volumes, dunne materialen, vlakke oppervlakken Structureel, maximale sterkte

Eén echte toepassing: auto-interieurbekleding

Een fabrikant van auto-interieurpanelen moest met stof beklede panelen aan deurkozijnen bevestigen. De panelen waren zichtbaar voor de passagiers; elk uitstekend bevestigingsmiddel zou onaanvaardbaar zijn. Stevige verzonken klinknagels zorgden voor de vlakke afwerking, maar vereisten een hoge zetkracht waardoor het dunne paneelmateriaal scheurde.

We leverden semi-buisvormige klinknagels van verzinkt staal met verzonken kop – schacht van 4,0 mm, kopdiameter 8,0 mm, hoek van 90°, cilinderlengte van 8,0 mm. De halfholle holte verminderde de hardingskracht van 3,5 ton naar 1,0 ton, waardoor scheuren in het plaatmateriaal werden geëlimineerd. De 90° verzonken kop lag vlak bij het oppervlak en paste bij het strakke uiterlijk van de interieurbekleding. De verzinking bood corrosiebescherming voor duurzaamheid op lange termijn.

De klant testte 1.000 klinknagels op 500 deurpanelen. Na 100.000 trillingscycli, geen loskomen, geen barsten. Ze bestellen onze klinknagels met verzonken kop nu in batches van 250.000 stuks per jaar.

Materialen en afwerkingen – wat wij bieden

Nuote Metals produceert semi-buisvormige klinknagels met verzonken kop in meerdere materiaalfamilies:

Standaard afwerkingen:Verzinkt, vernikkeld, gepassiveerd, gelakt, antiek, blank.

Beschikbare standaarden en maten

Wij vervaardigen ze volgens meerdere internationale normen:

Wat wij van jou nodig hebben:

• Schachtdiameter– 1,5 mm tot 8,0 mm (aangepast tot 10 mm beschikbaar)
• Hoofdhoek– 90° (standaard) of 120° (volgens GB/T 874)
• Lengte vat –wij berekenen op basis van uw materiaalstapeldikte
• Kopdiameter –afgestemd op uw verzinkboorgereedschap
• Materiaal– staal, roestvrij staal, messing, koper of aluminium
• Finish– zink, gepassiveerd, nikkel, gelakt, antiek, enz.

Lengteregel voor semi-buisvormige klinknagels:Vatlengte = materiaalstapeldikte + 1,5–2,0 mm.

Van grondstof tot afgewerkte klinknagel – hoe we ze maken

Semi-buisvormige klinknagels met verzonken kop worden vervaardigd door middel van koude kop. Voor de taps toelopende kop zijn nauwkeurig geslepen matrijzen nodig om de exacte kophoek te bereiken.

1. Aankoop van materiaal – Gecertificeerde draad van goedgekeurde fabrieken. Elke spoel wordt geleverd met een molentestcertificaat en warmtenummer.

2. Inspectie van inkomend materiaal – Diameter (±0,02 mm), hardheid en materiaalsamenstelling geverifieerd. Spectrometer bevestigt kwaliteit. Materiaal dat niet aan de specificaties voldoet, wordt afgewezen.

3. Gereedschapsopstelling – Carbide kopmatrijzen geïnspecteerd en ingesteld voor het verzonken kopprofiel en de semi-buisvormige holte. Snijhoek afgestemd op uw specificatie (90° of 120°).

4. Inspectie eerste artikel – 10 klinknagels gemeten op optische comparator. Kophoek, kopdiameter, kophoogte, schachtdiameter, looplengte en holtediepte geverifieerd. Tolerantie kophoek: ±1°.

5. Massaproductie – Controles tijdens het proces: 5 klinknagels per 500 stuks. Elke drift stopt de pers.

6. Inspectie tijdens het proces – Plaats elke 2.000 stuks 3 klinknagels in het monstermateriaal met een voorgeboorde verzinkboor. Clinch en flush fit geïnspecteerd.

7. Plateren of coaten – aangebracht zoals gespecificeerd.

8. Laatste uitgaande inspectie – 100% optische sortering. AQL-monster handmatig geverifieerd. Maatrapport, materiaalcertificaat en conformiteitscertificaat afgegeven.

Onze certificeringen – bewijs van kwaliteit

We onderhouden volledige traceerbaarheids- en kwaliteitsdocumentatie voor elke batch:

• ISO 9001:2015 – Gecertificeerd kwaliteitsmanagementsysteem
• RoHS-naleving – Geverifieerd door tests door derden van SGS
• REACH-naleving – Huidige SVHC-verklaring
• SGS-testrapporten – Op aanvraag beschikbaar voor specifieke batches

Materiaalcertificaten – Molentestcertificaten herleidbaar naar de originele spoel

Wat onze klanten zeggen – echte feedback

Wij laten onze klanten voor ons spreken. De bovenstaande afbeeldingen tonen echte feedback van fabrikanten die onze semi-buisvormige klinknagels met verzonken kop in hun productielijnen hebben gebruikt – van leveranciers van auto-interieurs tot elektronicafabrikanten en bouwers van ruimtevaartcomponenten.

Ze komen om dezelfde redenen bij ons terug:

• Geen uitsteeksel– Verzonken koppen zitten vlak, blijven niet hangen, geen interferentie
• Instelling met lage kracht– Halfholle uitvoering voorkomt materiële schade
• Consistente kwaliteit –Elke batch voldoet aan hun maat- en prestatie-eisen
• Betrouwbare levering– Monsters worden binnen 5-7 dagen verzonden, productie op schema

Drie vragen die we vaak beantwoorden

Vraag: "Kan ik monsters krijgen voordat ik productiehoeveelheden bestel?"

A: Ja – wij bieden monsters aan voor al onze producten. Voor standaard bestaande specificaties worden gratis monsters verstrekt – u betaalt alleen de verzendkosten. Voor aangepaste formaten of aangepaste gereedschappen zijn de beschikbaarheid van monsters en de doorlooptijd afhankelijk van de specifieke vereisten. Neem contact op met ons verkoopteam met uw tekening of specificatie, en zij zullen u adviseren over de monsterkosten en de levertijd.

Vraag: "Moet ik semi-buisvormige klinknagels met verzonken kop van 90° of 120° kiezen?"

A: Kies de hoek die past bij uw bestaande verzinkboorgereedschap. 90° is de standaard voor de meeste algemene toepassingen – meubels, elektronica, automobielindustrie en algemeen industrieel werk. 120° per GB/T 874 wordt gebruikt voor gespecialiseerde toepassingen waarbij een ondiepere verzinkboor vereist is, vaak in dikkere materialen of zware samenstellingen. Als u het niet zeker weet: 90° is compatibel met de overgrote meerderheid van de standaard verzinkboren. Als u ons een monster van uw verzinkgereedschap stuurt, kunnen we de match vóór productie verifiëren.

Vraag: "Hoe selecteer ik de juiste cilinderlengte voor een semi-buisvormige klinknagel met verzonken kop?"

A: Selecteer een cilinderlengte die ongeveer 1,5–2,0 mm langer is dan de totale dikte van uw materiaalstapel. Als u bijvoorbeeld twee platen van 2 mm (totaal 4 mm) aan elkaar verbindt, kiest u een cilinderlengte van 5,5–6,0 mm. Deze extra lengte biedt voldoende materiaal om het holle gedeelte naar buiten te laten rollen en een veilige clinch te vormen zonder uit te zakken. Als de loop te kort is, zal de clinch zwak zijn. Als het te lang duurt, kan de loop verkreukelen. De kop ligt vlak, zodat de verzinkingsdiepte wordt meegenomen in de materiaalstapelmeting. Stuur ons uw materiaalstapeldikte en wij adviseren u de exacte lengte.
