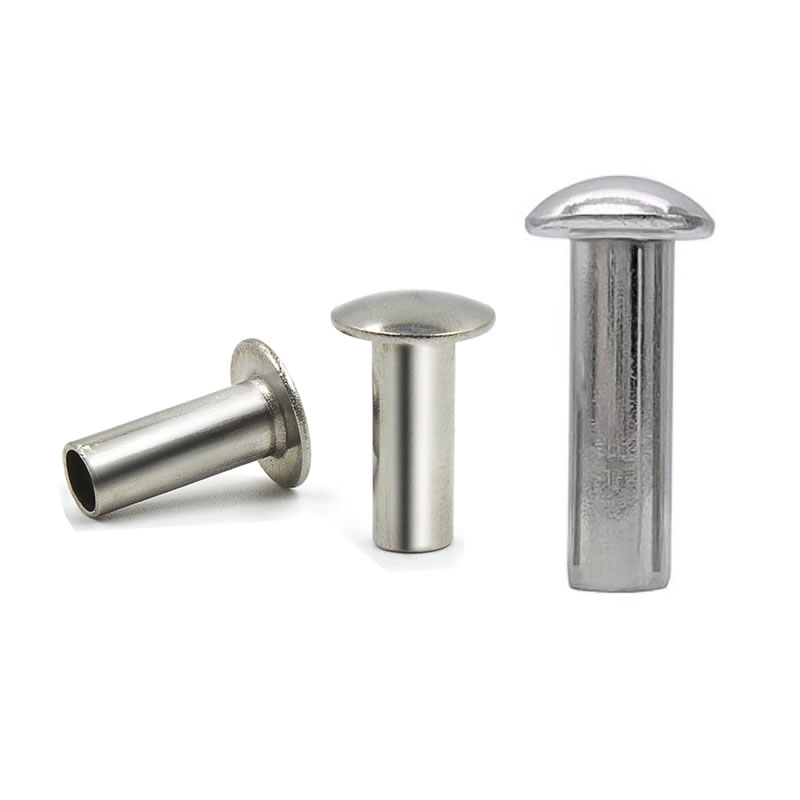

Halfholle klinknagels met ronde kop

Van alle klinknagelkopstijlen blijft de ronde kop de meest herkenbare en mechanisch robuuste. Halfholle klinknagels met ronde kop combineren het traditionele koepelvormige profiel – beproefd door eeuwenlange mechanische montage – met de moderne efficiëntie van een hol ontwerp. Deze hybride levert de schuifsterkte van een massieve klinknagel, terwijl er aanzienlijk minder zetkracht nodig is.

Nuote Metals-koudekoppenhalfholle klinknagels met ronde kopin koolstofarm staal, roestvrij staal (304/316), messing en aluminium. De halfholle holte vermindert de zetkracht met ongeveer 70% in vergelijking met een massieve klinknagel, waardoor ze ideaal zijn voor geautomatiseerde montage en toepassingen waarbij schade aan de ondergrond een probleem is. Onze componenten zijn bedoeld voor industrieën waar een zichtbare, uniforme koepel zowel functioneel als esthetisch is, waaronder meubels, bagage, auto-interieurs, zwaar materieel en lederwaren.

Technische specificaties – Wat definieert een klinknagel met ronde kop

 Hoofdgeometrie – rond versus andere stijlen

De doorlopende koepel van de ronde kop zorgt voor maximale kopsterkte en is bestand tegen vervorming bij impact. De zelfcentrerende vorm helpt de klinknagel uit te lijnen tijdens het inbrengen, en de zichtbare koepel biedt een klassiek, afgewerkt uiterlijk.

Materiaal opties

Standaardafmetingen (staal, ronde kop)

Toleranties: schacht ±0,05 mm, kopdiameter ±0,15 mm, lengte ±0,15 mm. Aangepaste vatlengtes beschikbaar.

Mechanische gegevens (5 mm stalen ronde kop, geplaatst in 2 mm staalplaat)

Halfbuisvormige klinknagels behouden doorgaans 80-90% van de schuifsterkte van een massieve klinknagel, terwijl ze aanzienlijk minder installatiekracht vereisen. De holle staart helpt de vervorming onder controle te houden, wat leidt tot stabiele clinchvorming.

Een voorbeeld van een echte klant: keukenkastscharnier

Dit is een van de vele toepassingen voor halfholle klinknagels met ronde kop. We nemen het op om het echte productiegebruik aan te tonen, niet om beperkingen te suggereren.

Een fabrikant van keukenkastbeslag produceerde jaarlijks honderdduizenden verborgen scharnieren. Het scharnierscharnier maakte gebruik van een massieve stalen klinknagel, maar de hoge zetkracht veroorzaakte spanningsbreuken in de zinkgegoten scharnierbehuizing. Het afkeuringspercentage bedroeg 3 à 4% en de klant had een oplossing nodig die scheuren zou elimineren zonder het scharnier opnieuw te ontwerpen.

Nuote Metals geleverdhalfholle klinknagels met ronde kop– 4 mm schacht, 7 mm ronde kop, 8 mm cilinderlengte, verzinkt. De halfholle holte verminderde de hardingskracht van 3,5 ton naar 1,2 ton, waardoor spanningsbreuken volledig werden geëlimineerd. De ronde kop zorgde voor een consistente koepel die paste bij de esthetische eisen van het scharnier. De klant testte 2.000 klinknagels in 1.000 scharnieren. Nul scheuren. Geen losse verbindingen.

De klant bestelde in eerste instantie 10.000 stuks als proef. Na succesvolle validatie plaatsten ze een productieorder voor 300.000 stuks. Jaarlijkse bestellingen variëren nu van 300.000 tot 500.000 stuks. De scharnierlijn werkt met een snelheid van 1.800 eenheden per uur, zonder onderbrekingen als gevolg van klinknagels.

Ons kwaliteitscontroleproces – van grondstof tot uw productielijn

Wij vertrouwen niet alleen op willekeurige steekproeven. Elke batch vanhalfholle klinknagels met ronde kopvolgt een gelaagd inspectiesysteem dat problemen opspoort voordat ze problemen worden.

Inkomende materiële fase

• Elke draadspiraal wordt gecontroleerd op diameter (lasermicrometer, ±0,02 mm) en hardheid (Rockwell-tester). Elke spoel die afwijkt van het opgegeven bereik voor die kwaliteit, keuren wij af.

Opstelling en eerste fase

• Wanneer het gereedschap is geïnstalleerd, worden de eerste 10 klinknagels onder een vergroting van 20x onderzocht op oppervlaktedefecten en vervolgens gemeten op een optische comparator. Kopdiameter, kophoogte, schacht, lengte en holtediepte moeten overeenkomen met de tekening voordat de productie begint.

Tijdens de productiefase

• Operators trekken 5 klinknagels per 500 stuks. Ze controleren kritische afmetingen met digitale schuifmaten en een go/no-go-meter voor de diepte van de caviteit. Elke afwijking buiten de tolerantie veroorzaakt een onmiddellijke persstop en gereedschapsaanpassing.

Clinch-verificatiefase

• Elke 2.000 stuks plaatsen wij 3 klinknagels in een monster van uw materiaal (dezelfde dikte en samenstelling). De gewalste clinch wordt geïnspecteerd op symmetrie, dichtheid en scheurvrije vorming.

Corrosietests (indien van toepassing)

• Voor geplateerd staal of roestvrijstalen klinknagels worden monsters in onze zoutsproeikamer geplaatst volgens ASTM B117. Wij geven een certificaat af met de exacte behaalde uren.

Laatste sorteerfase

• Elke klinknagel gaat door een optische sorteermachine met hogesnelheidscamera’s. Het verwerpt onderdelen met een onjuiste kopdiameter, kophoogte, schacht of holtediepte. Na sortering wordt een willekeurig AQL-monster (niveau II, 1.0) handmatig geverifieerd met profielprojector en micrometers.

Alle inspectiegegevens, inclusief meetlogboeken, foto's van testinstellingen en zoutsproeirapporten, worden vijf jaar bewaard en worden bij elke verzending meegeleverd.

Wat we leveren in elke zending

U hoeft ons niet op ons woord te geloven. Elke bestelling halfholle klinknagels met ronde kop wordt geleverd met een compleet documentatiepakket dat bewijst dat elke batch is geverifieerd.

• Testcertificaat van de molen– Chemische samenstelling en trekeigenschappen van de oorspronkelijke leverancier van de spoel.
• Eerste dimensionaal rapport– Werkelijke meetwaarden van 10 klinknagels vanaf het begin van de productie.
• Lopend logboek– Samenvatting van alle dimensionale controles die tijdens de run zijn uitgevoerd.
• Clinch-testrapport– Foto's en trekkrachtresultaten (indien gemeten) van testinstellingen op uw materiaal.
• Zoutsproeicertificaat– Indien van toepassing, het tonen van de geteste uren en de status 'geslaagd/niet geslaagd'.
• Certificaat van overeenstemming– Ondertekend door onze QA-manager, batch-traceerbaar.

Nuote Metals is ISO 9001:2015 gecertificeerd. RoHS- en REACH-verklaringen worden op aanvraag verstrekt.

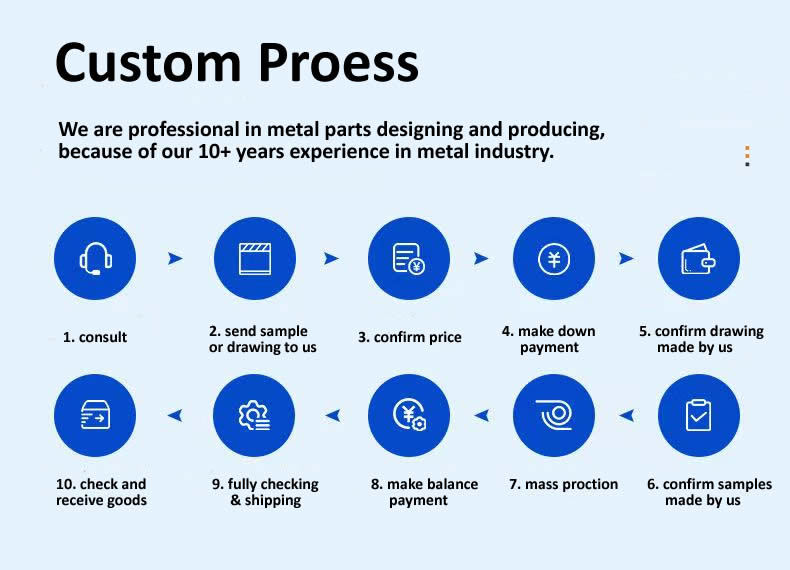

Ons aangepaste proces – van aanvraag tot levering

We volgen een duidelijke, transparante workflow voor elke bestelling van halfholle klinknagels met ronde kop.

• Raadplegen– U deelt uw toepassing, materiaaldikte en hoeveelheidsvereisten.
• Stuur monsters of tekening– Zorg voor een proefklinknagel of een detailtekening met afmetingen en afwerking.
• Bevestig prijs– Wij brengen een offerte uit met eventuele gereedschapskosten en stukprijs.
• Doe een aanbetaling– 50% aanbetaling voor gereedschap en grondstof.
• Bevestig de door ons gemaakte tekening– Wij maken een productietekening ter goedkeuring voor u op.
• Bevestig door ons gemaakte monsters– Wij produceren de eerste artikelen (20–50 stuks) en sturen deze naar u op om te testen.
• Massaproductie– Na goedkeuring van het monster draaien we de volledige hoeveelheid op onze koudpersen.
• Saldobetaling uitvoeren– 50% saldo vóór verzending.
• Volledig gecontroleerd en verzonden– 100% optische sortering + definitieve AQL-inspectie, vervolgens verpakt en verzonden.
• Goederen controleren en ontvangen– Je inspecteert de goederen bij aankomst. Eventuele problemen lossen wij direct op.

Beleid

Monsters– 20–50 gratis stuks voor standaard voorraadmaten (klant betaalt verzendkosten)

Proefbestelling– 10.000 stuks aanbevolen voor eerste validatie

MOQ– 20.000 stuks (staal/messing), 30.000 stuks (roestvrij)

Levertijd (voorraad)– 5-7 werkdagen

Doorlooptijd (aangepast vat)– 12–15 dagen

Gereedschapskosten– Geen voor standaard gereedschap met ronde kop (schacht van 3–8 mm)

Samenwerking met klanten – Werken met wereldwijde partners

Bekijk onze klinknagelproductielijn in actie

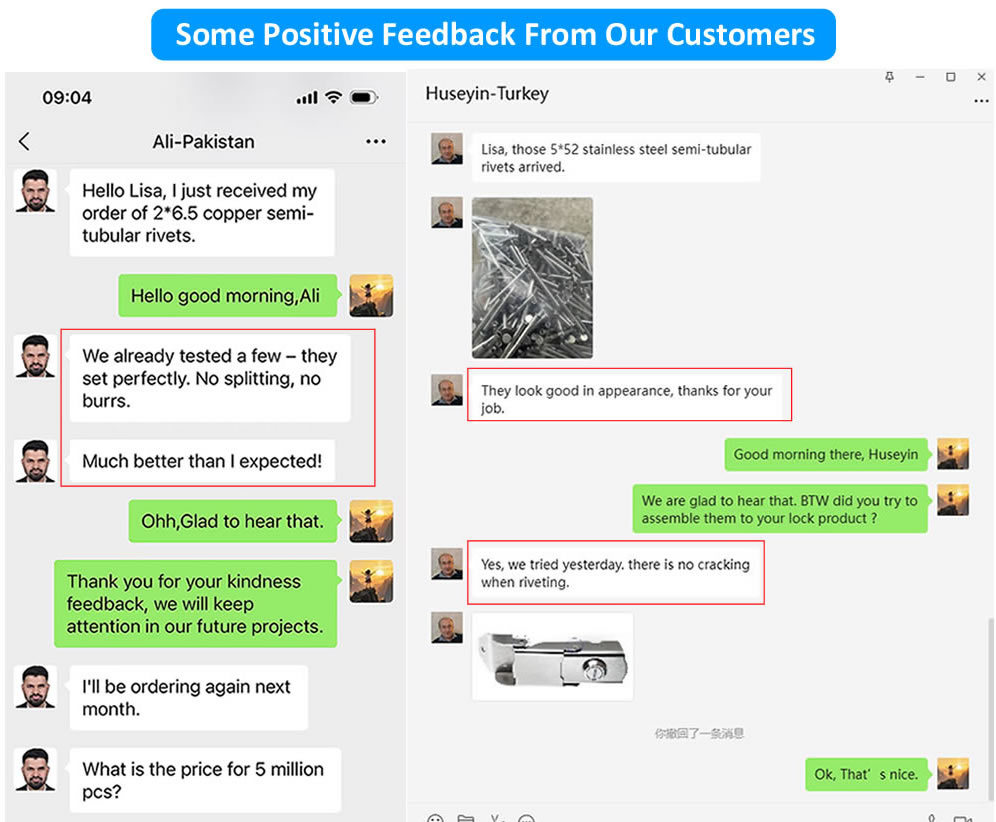

Echte klantfeedback

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een halfholle klinknagel met ronde kop en een massieve klinknagel met ronde kop? Wanneer moet ik kiezen voor de halfholle versie?

A: Het fundamentele verschil is de holle holte in de staart. Een halfholle klinknagel met ronde kop heeft een ondiepe holte aan de punt, waardoor slechts 25-30% van de kracht nodig is voor een massieve klinknagel met dezelfde diameter. Massieve klinknagels met ronde kop zijn volledig solide en vereisen zwaar knijpen of hameren met een bucking bar. Voor toepassingen waarbij u toegang heeft tot beide zijden en een traditioneel koepeluiterlijk wilt, zijn halfholle klinknagels bijna altijd de betere keuze, omdat ze sneller te installeren zijn, minder spanning veroorzaken op omringende materialen en een consistentere clinch produceren. Massieve klinknagels zijn gereserveerd voor extreme structurele belastingen waarbij maximale schuifsterkte de enige prioriteit is. Voor scharnieren, meubels, bagage en auto-interieurtoepassingen adviseren wij halfholle klinknagels met ronde kop vanwege hun combinatie van klassiek uiterlijk en installatie-efficiëntie.

Vraag 2: Kunnen halfholle klinknagels met ronde kop worden gebruikt in kunststof of dun plaatmetaal zonder scheuren te veroorzaken?

EEN: Ja. De halfholle holte vermindert de hardingskracht aanzienlijk, doorgaans van 3 à 4 ton tot 1 à 2 ton. Deze lagere kracht is veel zachter voor broze materialen zoals ABS, polycarbonaat en dun aluminium. Voor de bovenstaande keukenscharnierkast scheurde de massieve klinknagel van de klant de zinken behuizing met een kracht van 3,5 ton; onze halfholle klinknagel staat netjes op 1,2 ton. We raden u aan een looplengte te kiezen die 1,5-2,0 mm langer is dan uw materiaalstapel, en een pers (geen hamer) te gebruiken voor consistente, gecontroleerde kracht. Voor zeer dunne of kwetsbare materialen kunnen wij ook een steunring leveren om de clinchkracht verder te verdelen.

Vraag 3: Welke afwerkingen biedt u aan voor halfholle klinknagels met ronde kop, en welke is het beste voor gebruik buitenshuis?

A: We bieden verschillende afwerkingen aan, afhankelijk van het materiaal. Voor staal: verzinken (helder, blauw of geel – 48-96 uur zoutnevel), zwart oxide (milde corrosiebestendigheid, mat uiterlijk) en fosfaat (verfbasis). Voor roestvrij staal: passiveren (standaard, herstelt de corrosieweerstand) en parelstralen (matte afwerking). Voor messing: naturel gelakt (helder goud), antiek (donker, verouderd) en vernikkeld (zilver). Voor gebruik buitenshuis adviseren wij roestvrij staal 304 met passivatie voor algemene blootstelling buitenshuis, of roestvrij staal 316 voor kust-/mariene omgevingen. Onze 316 klinknagels hebben meer dan 1000 uur zoutsproeitesten doorstaan. Verzinkt staal is geschikt voor gebruik binnen of beschut buiten, maar zal uiteindelijk roesten onder natte omstandigheden.

Probeer 20 klinknagels op uw eigen montage

We kunnen u 20-50 stuks halfholle klinknagels met ronde kop opsturen in het door u gekozen materiaal en formaat. Plaats ze in uw scharnier, grendel of een ander geheel. Vergelijk de instelkracht, de clinchkwaliteit en het klassieke koepeluiterlijk.

Neem contact op met Nuote Metals met uw schachtdiameter, looplengte en materiaal. Gratis monsters worden binnen één werkdag verzonden.
