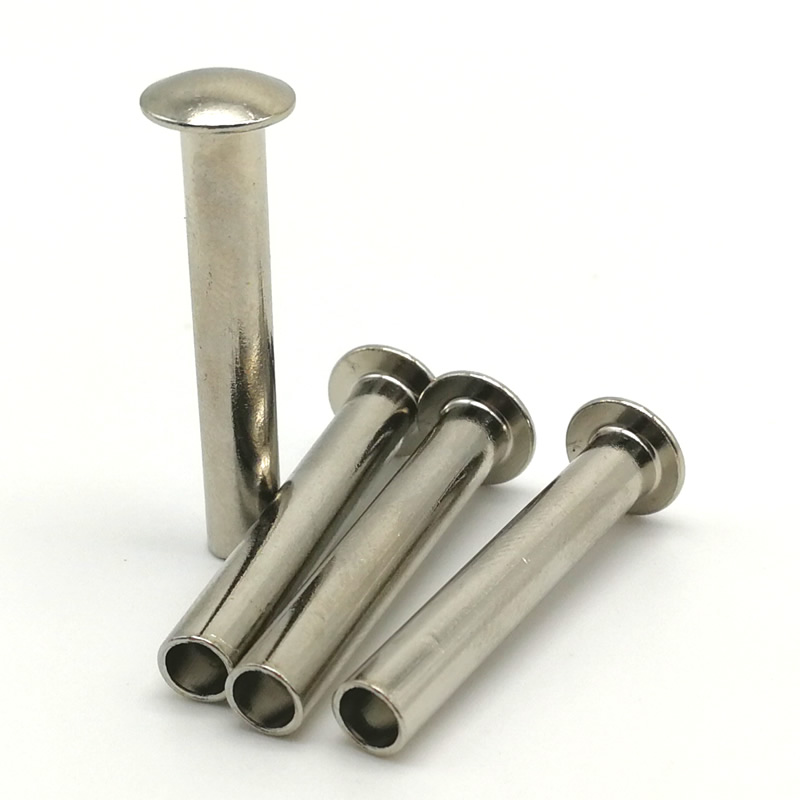

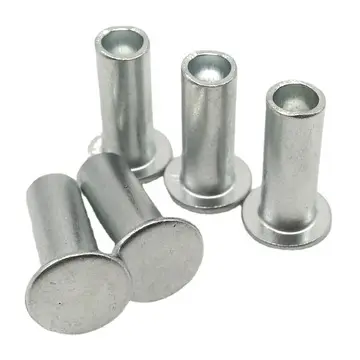

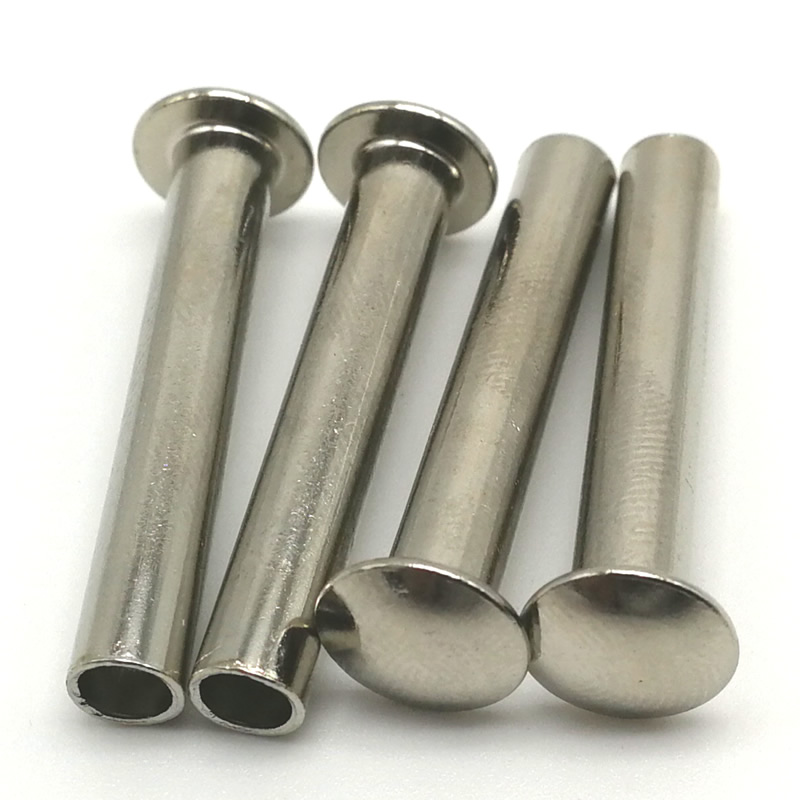

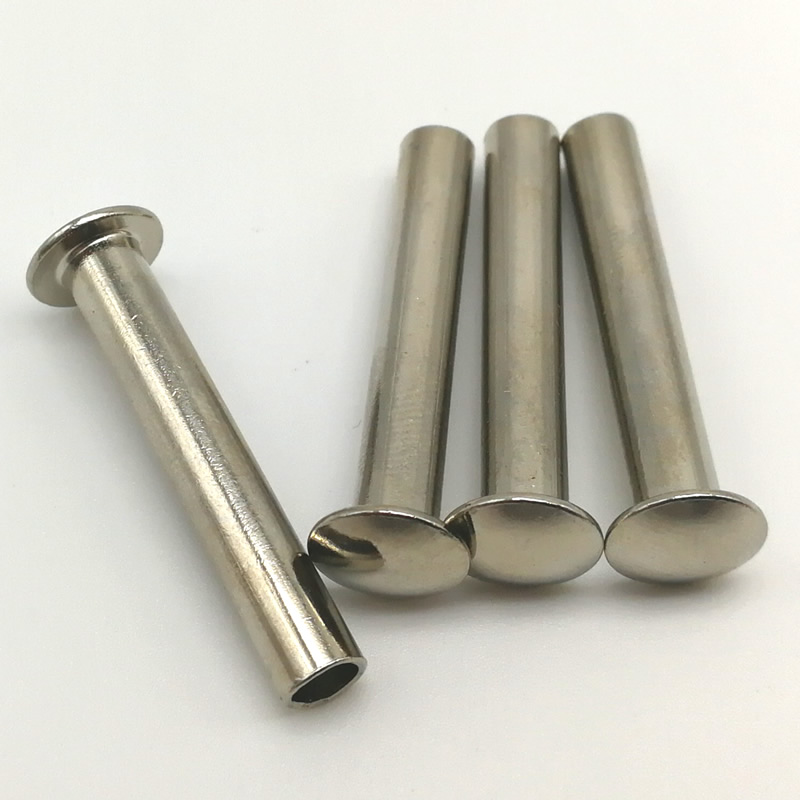

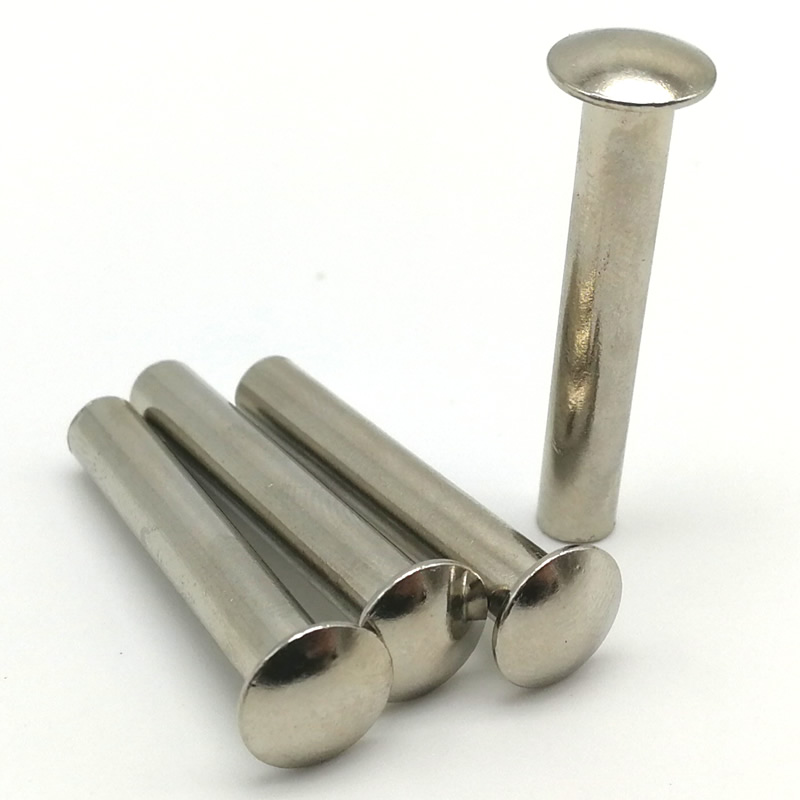

Stalen halve buisvormige klinknagels

Wanneer uw assemblagelijn snelheid nodig heeft, maar de verbinding nog steeds moet vasthouden, kan destalen half buisvormige klinknagelbiedt een duidelijk voordeel. In tegenstelling tot een massieve klinknagel die veel kracht en zware uitrusting vereist, vermindert het halfbuisvormige ontwerp (deels hol aan de staart) de zetkracht met ongeveer 70%, terwijl het grootste deel van de schuifsterkte behouden blijft. Het resultaat is een bevestigingsmiddel dat snel kan worden geïnstalleerd, met lichter gereedschap werkt en toch een permanente, betrouwbare verbinding oplevert.

Nuote Metals stalen halfbuisvormige klinknagels met koude kop van koolstofarm staal (1008, Q195) met optionele verzinking of zwarte oxideafwerking. Deze gids behandelt onze technische specificaties, het cold-heading-proces, onze kwaliteitscontroleworkflow en een echt voorbeeld uit de hardware-industrie.

Verschillende materialen van klinknagels die we maken

We maken verschillende materialen klinknagels, zoals messing klinknagels, stalen klinknagels, roestvrijstalen klinknagels, aluminium klinknagels en koperen klinknagels.

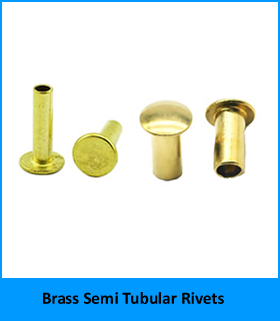

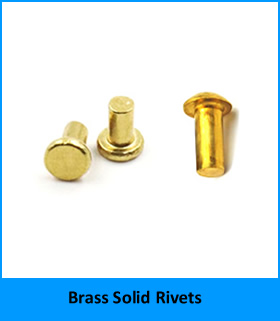

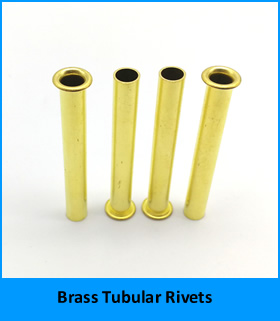

1. Messing klinknagels, inclusief messing massieve klinknagels, messing halfbuisvormige klinknagels, messing buisvormige klinknagels.

Klik  voor meer informatie over onze messing klinknagels.

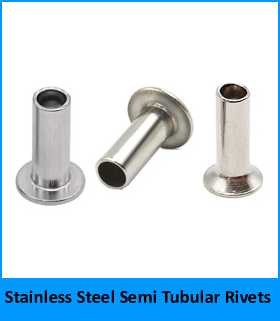

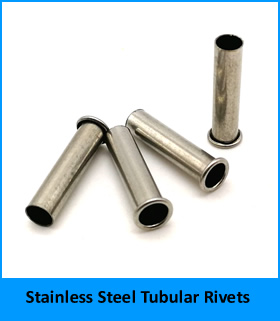

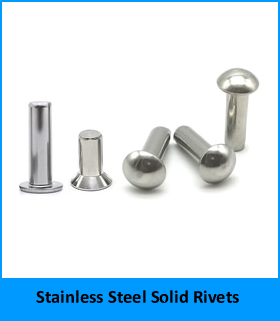

2. Roestvrij stalen klinknagels, inclusief massieve roestvrijstalen klinknagels, roestvrijstalen semi-buisvormige klinknagels, roestvrijstalen buisvormige klinknagels.

Wilt u meer weten over onze RVS klinknagels? klik gewoon

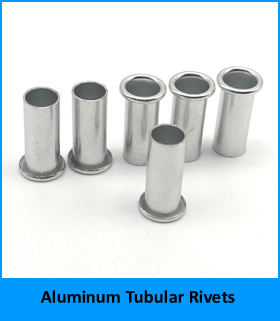

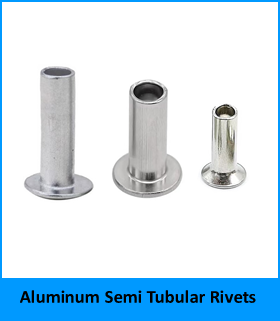

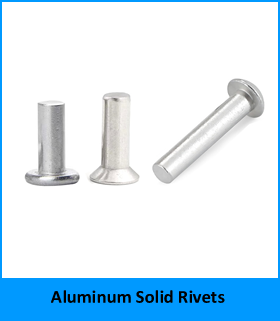

3.Aluminium klinknagels, inclusief massieve aluminium klinknagels, aluminium halfbuisvormige klinknagels, aluminium buisvormige klinknagels.

Als u meer wilt weten over onze aluminium klinknagels, klik dan op

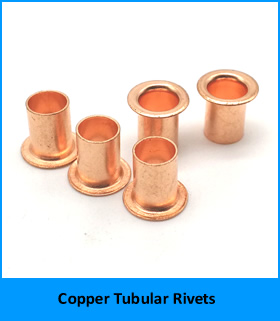

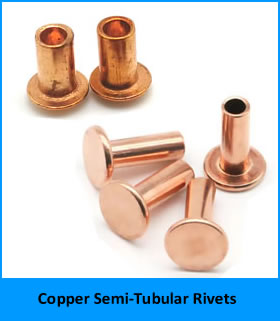

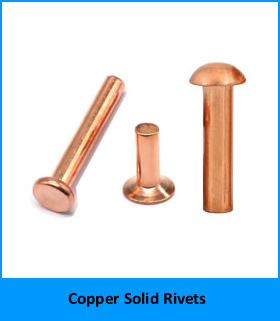

4. Koperen klinknagels, inclusief massieve koperen klinknagels, koperen halfbuisvormige klinknagels, koperen buisvormige klinknagels.

Klik  voor meer informatie over onze koperen klinknagels.

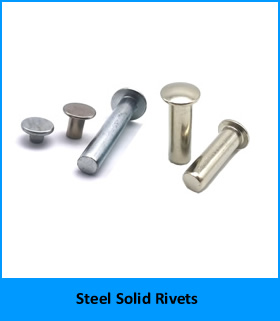

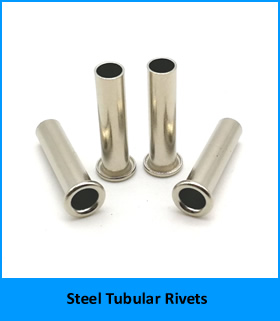

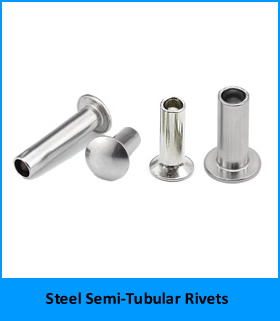

5. Stalen klinknagels, inclusief massieve stalen klinknagels, stalen halfbuisvormige klinknagels, stalen buisvormige klinknagels.

Als u meer informatie wilt over onze stalen klinknagels, klik dan op

Wat een halfbuisvormige klinknagel anders maakt

Het bepalende kenmerk van een halfbuisvormige klinknagel is de ondiepe holte aan het uiteinde - doorgaans 45-55% van de cilinderlengte. Tijdens de installatie rolt alleen de dunne wand van dit holle profiel naar buiten om de clinch te vormen. Dit is fundamenteel anders dan een massieve klinknagel, waarbij de gehele schacht moet vervormen.

Voor de meeste industriële, meubel-, automobiel- en hardwaretoepassingen levert de halfbuisvormige klinknagel meer dan voldoende sterkte terwijl de productie efficiënt blijft.

Technische specificaties – Standaardmaten en materialen

Wij producerenstalen halfbuisvormige klinknagelsin meerdere hoofdstijlen en een breed scala aan afmetingen. Hieronder vindt u onze meest voorkomende maten.

Materiaalkwaliteiten

Standaardafmetingen (ronde kop, staal)

Toleranties: schacht ±0,05 mm, kopdiameter ±0,15 mm, lengte ±0,15 mm.

Hoofdstijlen beschikbaar

Mechanische gegevens (5 mm staal, geplaatst in 2 mm staalplaat)

Hoe wij stalen halfbuisvormige klinknagels koudkop maken

Cold Heading is het proces waarbij metaal bij kamertemperatuur wordt gevormd met behulp van hogesnelheidspersen en precisiematrijzen. Voor stalen halfbuisvormige klinknagels gebruiken we een koude header met meerdere stations die verschillende bewerkingen in één doorlopende reeks uitvoert.

• Draadtrekken– Inkomende staaldraad wordt op de exacte schachtdiameter getrokken.
• Afgesneden– De draad wordt voor elke klinknagel op de exacte blanco lengte afgesneden.
• Eerste slag (kwadrateren)– De blanco is gecentreerd en vierkant in de matrijs.
• Tweede slag (kop)– Een hardmetalen matrijs vormt de kop (rond, plat, universeel of ovaal).
• Derde slag (caviteitsextrusie)– Een stoot creëert de halfholle holte aan de staart (45-55% van de looplengte).
• Trimmen– Eventuele flits rond de koprand wordt verwijderd.
• Tuimelen– Microbramen worden verwijderd en het oppervlak wordt voorbereid op galvanisering.
• Plateren of coaten– Verzinken of zwartoxide wordt aangebracht zoals gespecificeerd.

Koudverspanen verhardt het staal, waardoor de oppervlaktehardheid met 15–20% toeneemt zonder extra warmtebehandeling. Onze hardmetalen matrijzen zijn gepolijst tot Ra 0,1 µm om een ​​soepele kopvorming en een consistente caviteitsdiepte te garanderen.

Voor meer details, bekijk de onderstaande video

Ons kwaliteitscontroleproces – van grondstof tot uw productielijn

Wij vertrouwen niet alleen op willekeurige steekproeven. Elke partij stalen halfbuisvormige klinknagels volgt een gelaagd inspectiesysteem dat problemen opmerkt voordat ze problemen worden.

Inkomende materiële fase

Elke rol staaldraad wordt gecontroleerd op diameter (lasermicrometer, ±0,02 mm) en hardheid (Rockwell-tester). Elke spoel die afwijkt van het opgegeven bereik keuren wij af.

Opstelling en eerste fase

Wanneer het gereedschap is geïnstalleerd, worden de eerste 10 klinknagels onder een vergroting van 20x onderzocht op oppervlaktedefecten en vervolgens gemeten met een optische comparator. Kopdiameter, kophoogte, schacht, lengte en holtediepte moeten overeenkomen met de tekening voordat de productie begint.

Tijdens de productiefase

Operators trekken 5 klinknagels per 500 stuks. Ze controleren kritische afmetingen met digitale schuifmaten en een go/no-go-meter voor de diepte van de caviteit. Elke afwijking buiten de tolerantie veroorzaakt een onmiddellijke persstop en gereedschapsaanpassing.

Clinch-verificatiefase

Elke 2.000 stuks plaatsen wij 3 klinknagels in een monster van uw materiaal (dezelfde dikte en samenstelling). De gewalste clinch wordt geïnspecteerd op symmetrie, dichtheid en scheurvrije vorming.

Corrosietests (indien van toepassing)

Voor geplateerde klinknagels worden monsters in onze zoutsproeikamer geplaatst volgens ASTM B117. Verzinken: minimaal 48–96 uur. Bij de partij wordt een certificaat afgegeven.

Laatste sorteerfase

Elke klinknagel gaat door een optische sorteermachine met hogesnelheidscamera’s. Het verwerpt onderdelen met een onjuiste kopdiameter, kophoogte, schacht of holtediepte. Na sortering wordt een willekeurig AQL-monster (niveau II, 1.0) handmatig geverifieerd met profielprojector en micrometers.

Alle inspectiegegevens, inclusief meetlogboeken, foto's van testinstellingen en zoutsproeirapporten, worden vijf jaar bewaard en worden bij elke verzending meegeleverd.

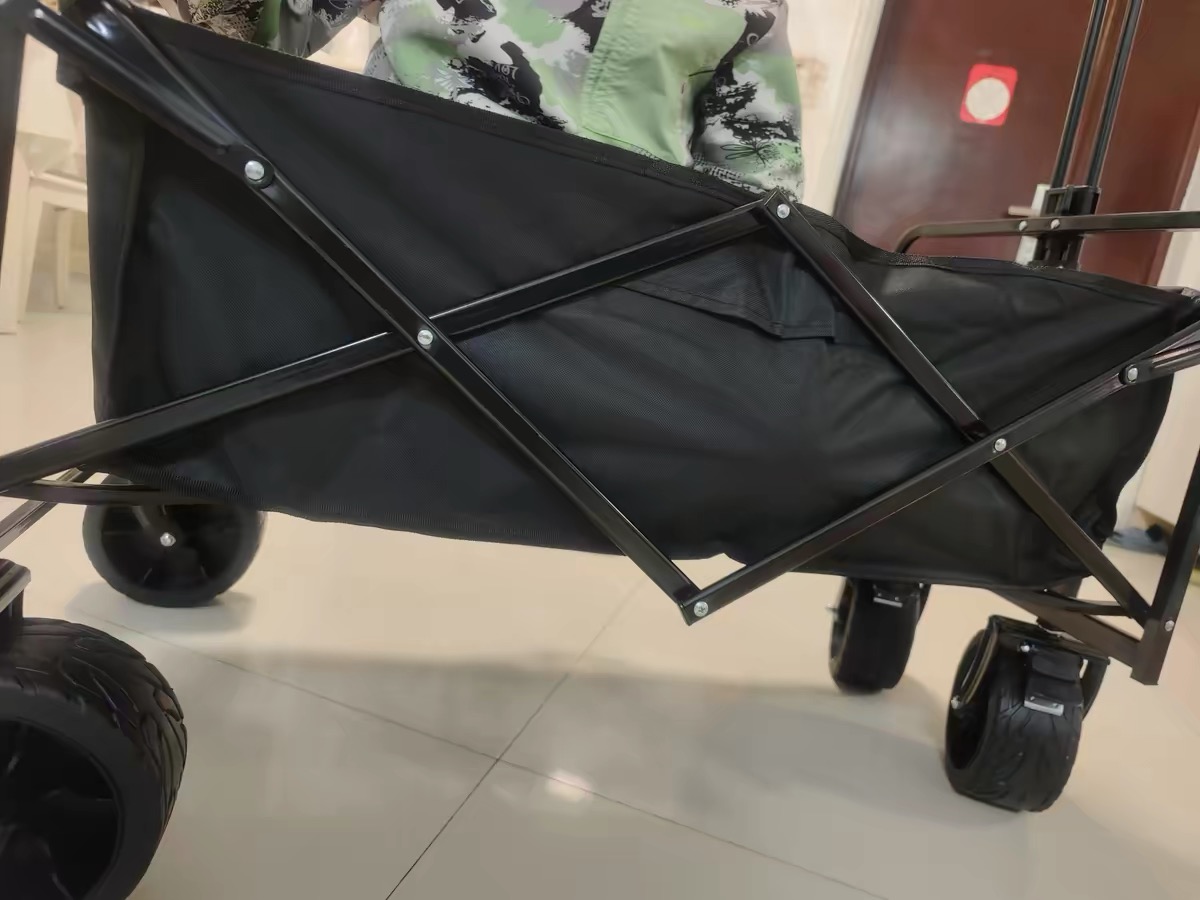

Een voorbeeld van een echte klant: wielbeugel voor tuinwagen

Dit is een van de vele toepassingen voor stalen halfbuisvormige klinknagels. We nemen het op om het echte productiegebruik aan te tonen, niet om beperkingen te suggereren.

Een fabrikant van zware tuinkarren moest de wielbeugels aan het stalen frame bevestigen. De originele massieve klinknagels vereisten 3,5 ton zetkracht, waardoor de beugel af en toe vervormde tijdens de montage. De klant wilde ook een roestbestendige afwerking voor buitengebruik.

Nuote Metals leverde stalen halfbuisvormige klinknagels – schacht van 6 mm, ronde kop van 10 mm, cilinderlengte van 15 mm, geel verzinkt. De halfholle holte verminderde de zetkracht tot 1,6 ton, waardoor vervorming werd geëlimineerd. De gele verzinking zorgde voor 96 uur zoutsproeibestendigheid. De klant testte 500 klinknagels op 250 karren. Na 5.000 walscycli met een belasting van 100 kg geen loskomen of roesten. Ze bestellen nu stalen halfbuisvormige klinknagels in batches van 30.000 tot 50.000 stuks.

Wat onze klanten zeggen – echte feedback

Wat we leveren in elke zending

Elke bestelling stalen halfbuisvormige klinknagels wordt geleverd met een compleet documentatiepakket:

• Testcertificaat van de molen– Chemische samenstelling en trekeigenschappen van de oorspronkelijke leverancier van de spoel.
• Eerste dimensionaal rapport– Werkelijke meetwaarden van 10 klinknagels vanaf het begin van de productie.
• Lopend logboek– Samenvatting van alle dimensionale controles die tijdens de run zijn uitgevoerd.
• Clinch-testrapport– Foto's en trekkrachtresultaten (indien gemeten) van testinstellingen op uw materiaal.
• Zoutsproeicertificaat– Indien van toepassing, het tonen van de geteste uren en de status 'geslaagd/niet geslaagd'.
• Certificaat van overeenstemming– Ondertekend door onze QA-manager, batch-traceerbaar.

Nuote Metals is ISO 9001:2015 gecertificeerd. RoHS- en REACH-verklaringen worden op aanvraag verstrekt.

Beleid

Monsters– 20–50 gratis stuks voor standaard voorraadmaten (klant betaalt verzendkosten)

Proefbestelling– 10.000 stuks aanbevolen voor eerste validatie

MOQ– 2.000 stuks (standaardmaten), 10.000 stuks (vat op maat)

Levertijd (voorraad)– 5-7 werkdagen

Doorlooptijd (aangepast vat)– 12–15 dagen

Gereedschapskosten– Geen voor standaard gereedschap met ronde kop (schacht van 3–8 mm)

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een stalen halfbuisvormige klinknagel en een massieve stalen klinknagel? Wanneer moet ik kiezen voor de halfbuisversie?

A: Het fundamentele verschil is de holle holte in de staart. Een stalen halfbuisvormige klinknagel vereist slechts 25-30% van de zetkracht die nodig is voor een massieve klinknagel met dezelfde diameter, waardoor deze sneller kan worden geïnstalleerd en vriendelijker is voor omringende materialen. Massieve klinknagels bieden een iets hogere schuifsterkte, maar vereisen zwaar materieel en meer tijd. Voor de meeste industriële, meubel-, auto- en hardwaretoepassingen, inclusief de tuinkarkoffer hierboven, bieden halfbuisvormige klinknagels meer dan voldoende sterkte terwijl de productie efficiënt blijft. Kies alleen massieve klinknagels voor extreme structurele belastingen waarbij maximale schuifsterkte de enige prioriteit is.

Vraag 2: Kunnen stalen halfbuisvormige klinknagels buitenshuis worden gebruikt zonder te roesten?

A: Ja, met de juiste afwerking. Onze standaard klinknagels van koolstofarm staal zijn verkrijgbaar met een verzinkte laag (doorzichtig, blauw of geel) die 48–96 uur bestand zijn tegen zoutsproeien – voldoende tegen regen, vocht en af ​​en toe vocht. Voor de tuinkarkoffer werd geelzinking gekozen vanwege de balans tussen corrosieweerstand en kosten. Voor meer veeleisende buiten- of kustomgevingen raden we aan om over te stappen op roestvrijstalen halfbuisvormige klinknagels (304 of 316) die 200–1.000+ uur bescherming tegen zoutnevel bieden.

Vraag 3: Hoe selecteer ik de juiste cilinderlengte voor een stalen halfbuisvormige klinknagel?

A: Selecteer een cilinderlengte die 1,5–2,0 mm langer is dan de totale dikte van uw materiaalstapel. Als u bijvoorbeeld twee staalplaten van 2 mm (totaal 4 mm) met elkaar verbindt, kiest u een cilinderlengte van 5,5–6,0 mm. Deze extra lengte biedt voldoende materiaal om het holle gedeelte naar buiten te laten rollen en een veilige clinch te vormen zonder uit te zakken. Als de loop te kort is, zal de clinch zwak zijn. Als het te lang duurt, kan de loop verkreukelen. Stuur ons uw materiaalstapeldikte en wij adviseren u de exacte tonlengte.

Vraag een offerte aan – Vertel ons wat u nodig heeft

Wij begrijpen dat elke montage anders is. In plaats van u te vragen een standaardproduct in uw ontwerp te passen, vertrekken wij liever van uw wensen.

Om een ​​vaste offerte te ontvangen voorstalen halfbuisvormige klinknagels, geef dan de volgende informatie op:

• Schachtdiameter (mm)
• Kopstijl (rond / plat / universeel / ovaal)
• Vatlengte (mm) – of uw totale materiaalstapeldikte
• Materiaalkwaliteit (koolstofarm/medium koolstof)
• Afwerking (verzinkt helder/blauw/geel / zwart oxide / fosfaat)
• Geschatte jaarlijkse hoeveelheid

U kunt ook een tekening, een foto van uw huidige klinknagel of een voorbeeldonderdeel bijvoegen. Wij antwoorden binnen 24 uur met:

• Gereedschapskosten (indien van toepassing) – kwijtgescholden voor standaardmaten
• Stukprijs op basis van uw jaarvolume
• Doorlooptijd voor eerste monsters en massaproductie
• Gratis monsterbeleid – 20–50 stuks voor standaard voorraadmaten

Stuur vandaag nog uw offerteaanvraag naar Nuote Metals. Geen druk, geen verplichting – gewoon een duidelijke, concurrerende offerte.
