CNC-bewerkingsonderdelen

De meeste machinewerkplaatsen zijn gespecialiseerd. Sommigen draaien. Sommige molen. Sommigen doen beide, maar sturen de warmtebehandeling of afwerking naar een derde partij. Het resultaat voor kopers is een gefragmenteerde toeleveringsketen: meerdere leveranciers, meerdere kwaliteitssystemen, meerdere verzendkosten en de ene vinger die naar de andere wijst als er iets misgaat.

Nuote metalenhanteert een andere aanpak. Wij producerenCNC-bewerkingsonderdelenvoor draaien, frezen, boren en meerassige bewerking – alles onder één dak, één kwaliteitssysteem en één aanspreekpunt. Of uw onderdeel nu begint als staaf, knuppel of gietstuk, wij kunnen het compleet bewerken en afgewerkt verzenden.

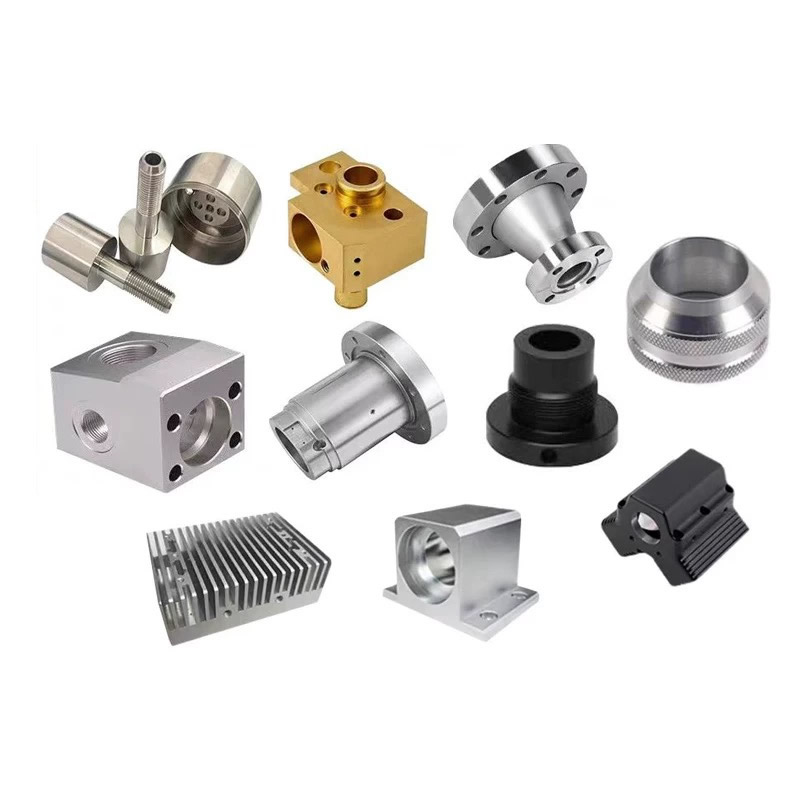

Wat we bedoelen met "CNC-bewerkingsonderdelen"

De term omvat een breed scala aan processen. Dit is wat we feitelijk doen:

CNC-draaien– Voor cilindrische onderdelen: assen, pennen, connectoren, bussen, klepcomponenten. Draaibanken met staafaanvoer tot een diameter van 80 mm, spanwerk tot 300 mm.

CNC-frezen– Voor prismatische onderdelen: behuizingen, beugels, spruitstukken, platen, koellichamen. 3-assige, 4-assige en 5-assige bewerkingscentra.

Meerassige bewerking– Voor complexe geometrieën waarvoor anders meerdere opstellingen nodig zouden zijn: medische instrumenten, structurele onderdelen voor de lucht- en ruimtevaart, hydraulische spruitstukken. 5-assige frees-draaicentra bewerken het onderdeel compleet in één opstelling.

Boren en tappen– Voor gatenpatronen, schroefdraadpoorten en vloeistofdoorgangen. CNC-boorcentra met automatische gereedschapswisselaars.

Secundaire operaties– Ontbramen, polijsten, warmtebehandeling, anodiseren, plateren, passiveren. Intern of in samenwerking, maar altijd onder ons kwaliteitssysteem.

Waarom dit belangrijk is:Wanneer u ons een onderdeel stuurt dat eerst moet worden gedraaid, vervolgens moet worden gefreesd, vervolgens een warmtebehandeling moet worden ondergaan en vervolgens moet worden geslepen, beheert u geen vier leveranciers. Jij beheert er één. Dat verkort de doorlooptijd, elimineert verzending tussen leveranciers en zorgt ervoor dat er voor elke operatie één kwaliteitsnorm geldt.

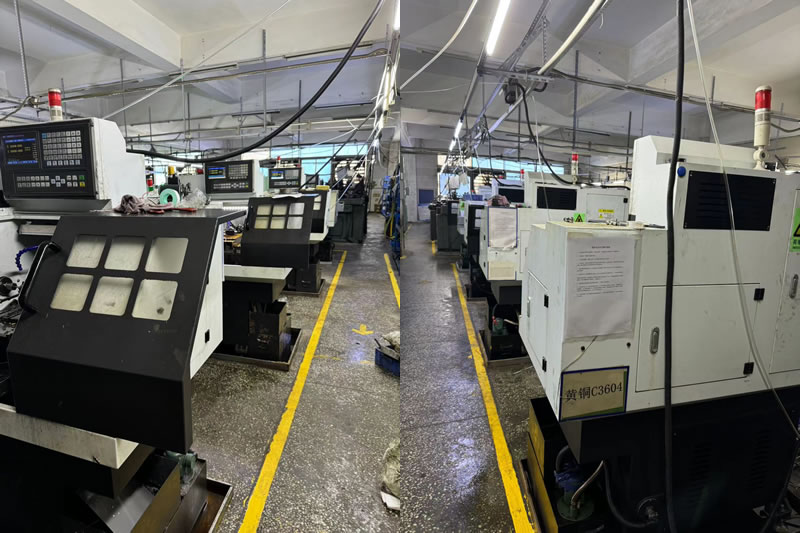

Uitrusting en capaciteit – wat we doen

Nuote metalenbeschikt over een gemengd machinepark voor zowel de productie van grote volumes als het complexe werk in kleine volumes.

Materialen die wij regelmatig bewerken:

• Metalen: Koolstofstaal, gelegeerd staal, roestvrij staal, aluminium, messing, koper, titanium, gereedschapsstaal.
• Kunststoffen: POM, PEEK, PTFE, nylon, acryl, ABS.

Toleranties: ±0,005 mm standaard, ±0,002 mm precisie voor kritische functies. Oppervlakteafwerking van Ra 3,2 μm tot Ra 0,2 μm.

Volumecapaciteit:Prototype (1–50 stuks), productie in kleine volumes (50–5.000), productie in grote volumes (5.000–500.000+).

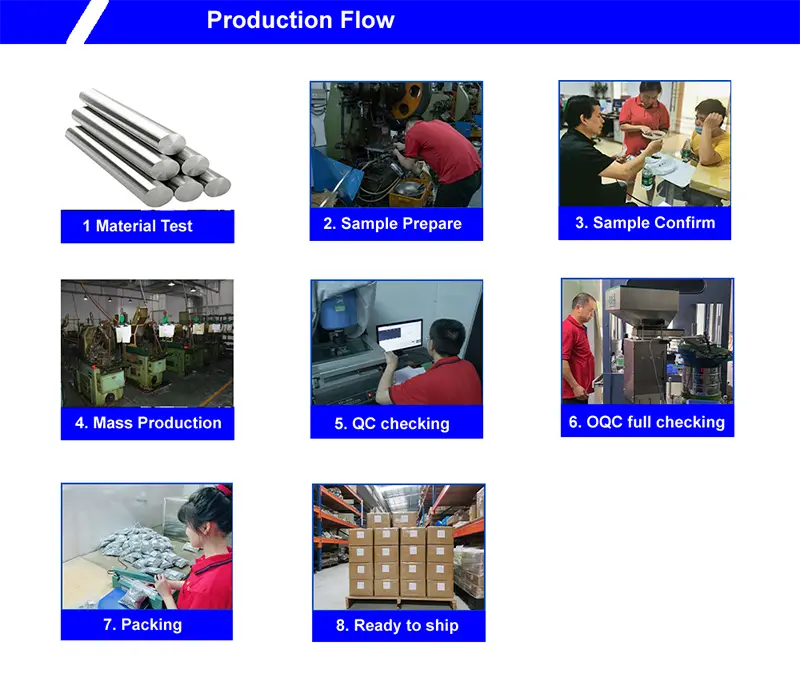

Kwaliteitscontrole – Eén systeem, elk proces

Omdat we onder één dak machinaal bewerken, thermisch behandelen en afwerken, bestrijkt ons kwaliteitssysteem het hele proces – niet alleen de bewerkingsstap.

Verificatie van inkomend materiaal:

• Freestestcertificaten voor elke metalen staaf of knuppel.
• Interne controles op hardheid, geleidbaarheid en microstructuur.

Controle tijdens het proces:

• Eerste artikelinspectie (FAI) voor elk nieuw onderdeelnummer.
• Statistische procesbeheersing (SPC) op kritische dimensies.
• Bewaking van gereedschapslijtage en geplande gereedschapswisselingen.

Eindinspectie:

• CMM-inspectie voor complexe geometrieën.
• Optische comparatoren voor profiel- en draadverificatie.
• Oppervlakteruwheidstesters.
• Volledig maatrapport en materiaalcertificaat bij elke verzending.

Certificeringen:ISO9001:2015. RoHS- en REACH-naleving beschikbaar. PPAP-documentatie op aanvraag.

Een echt voorbeeld: hydraulisch spruitstuk met dwarsgaten en poorten met schroefdraad

Een Noord-Amerikaanse fabrikant van hydraulische apparatuur had een 4140 stalen spruitstuk nodig met 12 kruisgaten, 6 poorten met schroefdraad en een boringtolerantie van 0,01 mm. Hun vorige leverancier bewerkte het onderdeel op een drieassige frees en stuurde het vervolgens naar een tweede werkplaats voor draadtappen en vervolgens naar een derde voor warmtebehandeling. De levertijd bedroeg 8 weken.

Wat wij anders deden:

• Het spruitstuk compleet machinaal bewerkt op een 5-assig frees-draaicentrum: alle dwarsgaten, poorten en boringen in één opstelling.
• Warmtebehandeling in eigen huis uitgevoerd (afschrikken en tempereren tot 28–32 HRC).
• Alle poorten met schroefdraad geverifieerd met go/no-go-meters en CMM.
• Verzonden 1.200 stuks in 5 weken. De klant heeft zijn toeleveringsketen teruggebracht van drie leveranciers naar één en de doorlooptijd met 37% verkort.

Veelgestelde vragen over CNC-bewerkingsonderdelen

Vraag 1: Wat is het verschil tussen CNC-draaien en CNC-frezen?

A: CNC-draaien roteert het werkstuk tegen een stationair snijgereedschap; het wordt gebruikt voor cilindrische onderdelen zoals assen, pennen en connectoren. Bij CNC-frezen draait het snijgereedschap tegen een stationair werkstuk; het wordt gebruikt voor prismatische onderdelen zoals behuizingen, beugels en spruitstukken. Veel onderdelen vereisen beide processen. Nuote Metals beschikt over zowel draai- als freesapparatuur, plus 5-assige frees-draaicentra die beide in één opstelling combineren.

Vraag 2: Kunnen jullie onderdelen uit mijn 3D-bestand (STEP, IGES) bewerken?

EEN: Ja. Wij accepteren STEP-, IGES-, PDF- en DWG-bestanden. Ons engineeringteam beoordeelt elke tekening op maakbaarheid (DFM) en geeft feedback over toleranties, toegang tot het gereedschap en potentiële kostenbesparingen voordat een offerte wordt uitgebracht. Voor complexe geometrieën kunnen we ook een eerste artikelmonster voor uw validatie maken.

Vraag 3: Welke toleranties kunt u aanhouden op CNC-bewerkingsonderdelen?

A: Onze standaardtolerantie is ±0,005 mm, met een nauwkeurigheid tot ±0,002 mm voor kritische kenmerken. De haalbare tolerantie is afhankelijk van het materiaal, de geometrie van het onderdeel en het type element. Voor warmtebehandelde onderdelen raden wij aan toleranties op te geven na de warmtebehandeling of na het slijpen. Nuote Metals beoordeelt elke tekening en geeft DFM-feedback over haalbare toleranties voordat u een bestelling plaatst.
