Semi-holle klinknagels met platte kop

Een klinknagelkop die in zacht materiaal graaft of heen en weer schommelt in een te groot gat is een ontwerpfout die nog moet gebeuren. De semi-holle klinknagel met platte kop heeft een brede, platte bovenkant die de klemkracht gelijkmatig verdeelt, zonder dat verzinken nodig is.

Wat is een platte kop? Het heeft een platte, schijfvormige bovenkant met rechte of licht taps toelopende zijkanten. Na het uitharden zit de kop trots op het materiaaloppervlak, meestal 0,5 mm tot 1,0 mm erboven. Dit verschilt van een verzonken (conische) kop die een taps gat vereist en vlak ligt. De platte kop geeft u een groot lageroppervlak en een strakke, industriële uitstraling zonder extra bewerking.

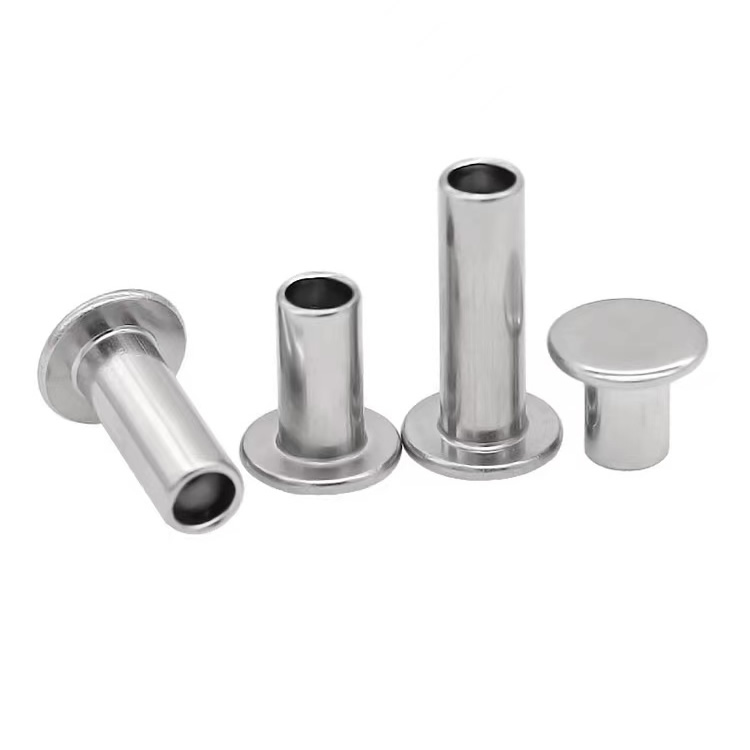

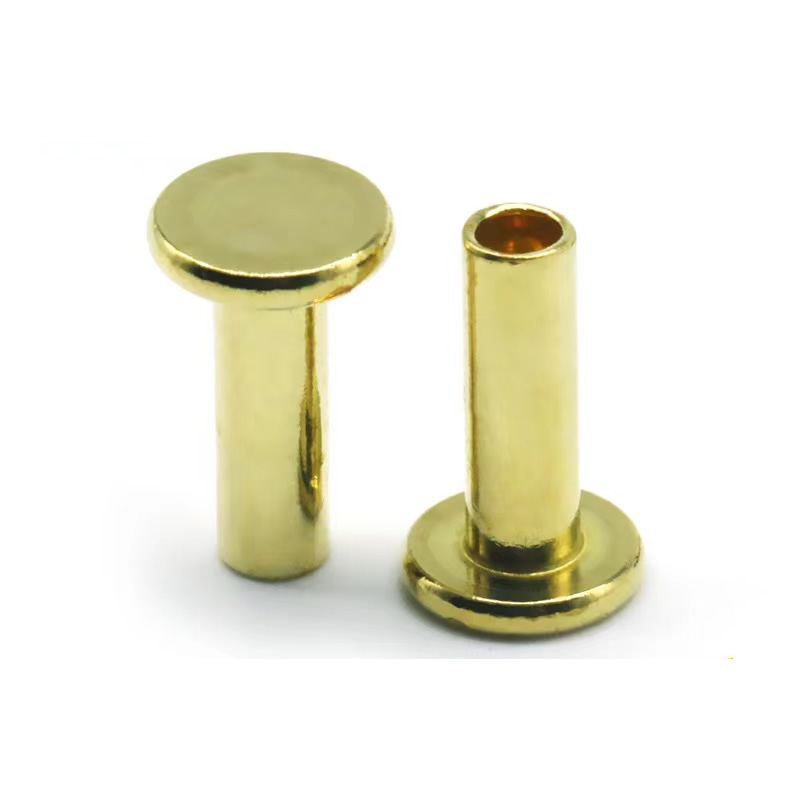

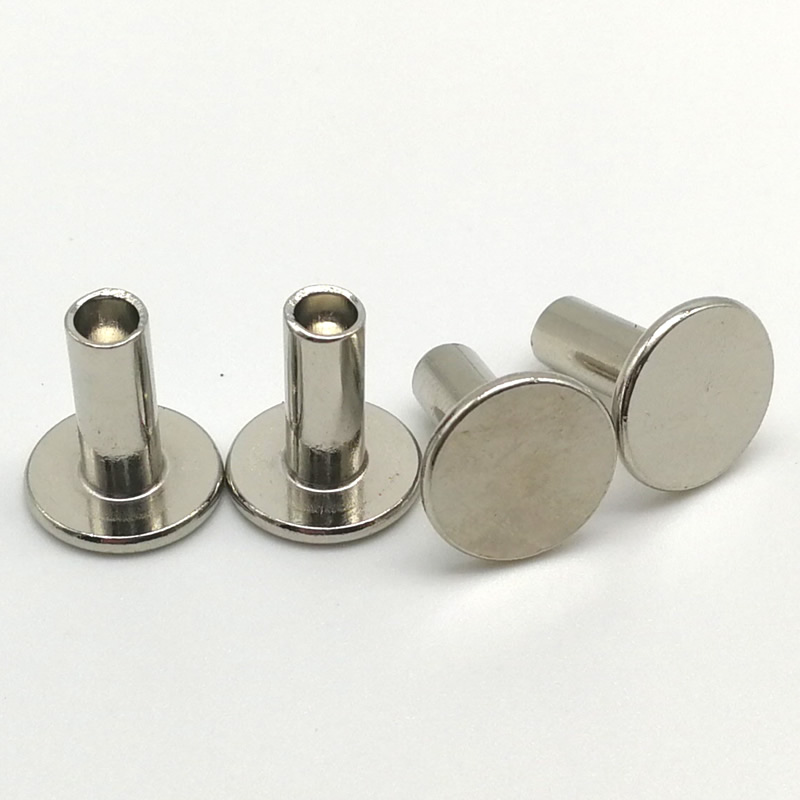

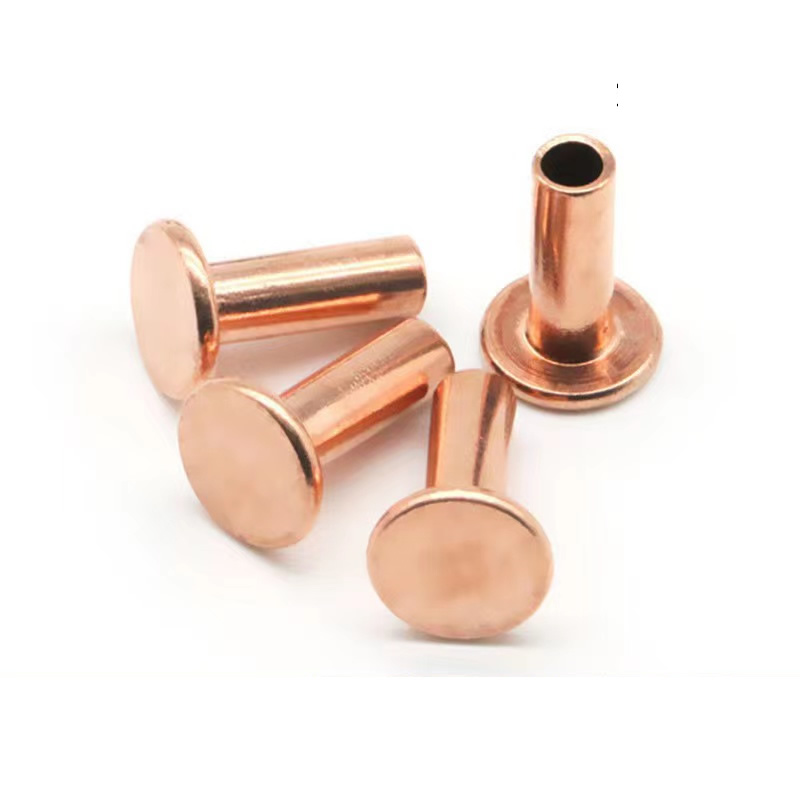

Nuote Metals produceert halfholle klinknagels met platte kop van koolstofarm staal, roestvrij staal (304/316), aluminium en messing. Deze pagina toont twee echte toepassingen, de exacte afmetingen die we hanteren en hoe we een perfect platte kop zonder scheuren produceren.

H2: Twee echte toepassingen – Verzinken is niet nodig

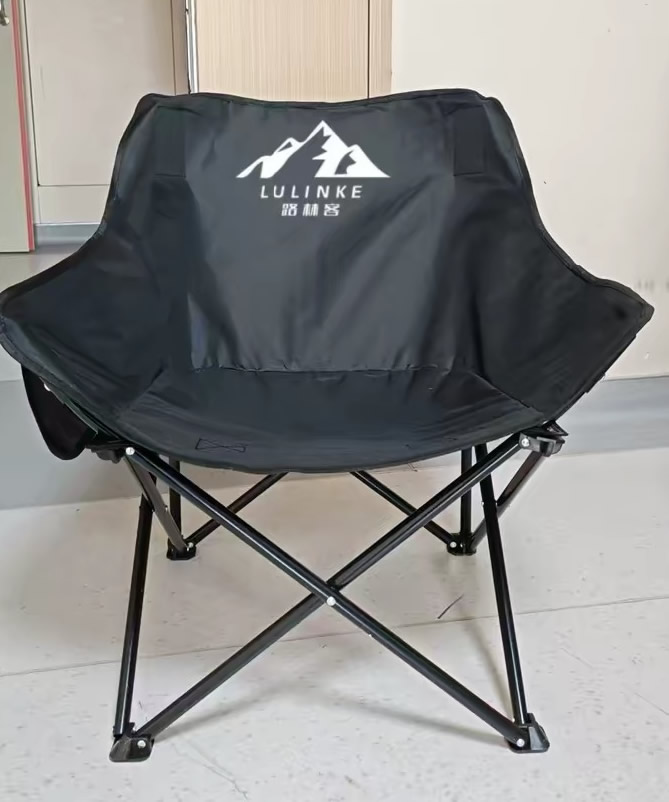

H3: Klapstoelscharnier (aluminium buis, stalen klinknagel)

Een contractmeubelmaker produceerde klapstoelen voor evenementenhallen. De originele klinknagel met ronde kop bij het scharnier stak 2,5 mm omhoog. Stoelen stapelden slecht en de koepelvormige kop kraste tijdens het transport aangrenzende frames. De klant had een klinknagel nodig die lager zat dan de ronde kop, maar waarvoor geen verzinkbewerking nodig was.

Wij leverden stalen semi-holle klinknagels met platte kop (5 mm schacht, 10 mm kopdiameter, verzinkt). De platte kop zat 0,8 mm boven het buisoppervlak - veel lager dan de ronde kop. De brede diameter van 10 mm verhinderde dat de klinknagel in het aluminium gat kantelde. Er werd geen verzinking aan de assemblagelijn toegevoegd. Stoelen stapelden netjes op en de krasklachten daalden met 90%.

H3: Cederhouten hekwerk voor buiten (beugel van hout op metaal, roestvrijstalen klinknagel)

Een hekwerkaannemer bevestigde gegalvaniseerde stalen beugels aan cederhouten rails. Koepelkopklinknagels hielden vocht tegen het hout vast, waardoor het rotten werd versneld. Ze zagen er ook ‘industrieel’ uit op een natuurlijk hekwerk. De aannemer probeerde een verzonken klinknagel, maar wilde niet honderden gaten met de hand verzinken.

Wij adviseren 304 roestvrijstalen semi-holle klinknagels met platte kop (4 mm schacht, 8 mm kopdiameter, gepassiveerd). De platte kop zat 0,6 mm boven het houtoppervlak. De brede, platte bovenkant laat regenwater vallen in plaats van het vast te houden. De schone, schijfvormige kop zag er opzettelijk uit, niet als een uitstekende koepel. Na 18 maanden over 200 hekdelen geen roest, geen loskomen en geen houtrot rond de klinknagels.

H2: Platte kop versus verzonken kop – Ken het verschil

Kenmerk Platte kop verzonken (conisch)

Kopvorm Platte schijf, rechte/tapse zijkanten Kegel met hoek van 90° of 100°

Na het uitharden Zit hij trots (boven het oppervlak) vlak of onder het oppervlak

Gatvoorbereiding Alleen recht gat Recht gat + taps toelopende verzinkboor

Draagvlak Groot, plat Kleine ring aan de rand

Beste voor Zachte materialen, dunne plaat, snelle montage Lucht- en ruimtevaart, vlakke oppervlakken, lage weerstand

Wij produceren beide stijlen. Voor de meeste meubels, hekwerken en algemeen industrieel gebruik is een platte kop sneller en vergevingsgezinder.

H2: Standaardmaten die wij op voorraad hebben

Schachtdiameter (mm) Kopdiameter (mm) Kophoogte (mm) Looplengte (mm) Materialen

3,0 5,5 – 6,0 0,7 – 0,8 4,5,6,8 Staal, 304, messing

4,0 7,0 – 7,5 0,9 – 1,0 5,6,8,10,12 Staal, 304, 316, messing

5,0 8,5 – 9,0 1,1 – 1,2 6,8,10,12,15 Staal, 304, 316

6,0 10,0 – 10,5 1,3 – 1,4 8,10,12,15,20 Staal, 304, 316

8,0 13,5 – 14,0 1,7 – 1,8 10,12,15,20,25 Alleen staal

Aangepaste kopdiameters en cilinderlengtes beschikbaar. Geen gereedschapskosten voor standaardafmetingen.

H2: Hoe we een echt plat hoofd maken – zonder rimpels

Het vormen van een platte kop is moeilijker dan het vormen van een koepel. Het metaal wil bij de scherpe overgang van schacht naar kop plooien of kreuken. Wij voorkomen dit met:

Nauwkeurig geslepen koersmatrijzen – De matrijsholte heeft een gecontroleerde straal van 0,2 mm op de hoek, niet scherp. Hierdoor kan metaal soepel vloeien.

Gecontroleerde extrusielengte – We beperken de cilinderlengte tot 4× schachtdiameter voor ontwerpen met platte kop. Langere lopen riskeren hoofdrimpels.

Post-heading-munten – Een tweede slag comprimeert de kop, waardoor een perfecte vlakheid binnen 0,05 mm wordt gegarandeerd.

Onze optische sorteermachines controleren de kopdiameter, vlakheid en concentriciteit op 100% van de productie. Wij keuren elke klinknagel met een gekantelde kop of zichtbare trede af.

H2: Wat u krijgt bij elke zending

Molentestcertificaat (materiaalchemie, treksterkte)

Dimensionaal inspectierapport (10 stuks per batch)

Verificatie van de vlakheid van de kop (±0,05 mm)

Conformiteitscertificaat (ondertekend, batch-traceerbaar)

Nuote Metals is ISO 9001:2015 gecertificeerd. RoHS- en REACH-verklaringen zijn inbegrepen.

H2: Ons beleid – Duidelijke taal

Monsters – 20 gratis stuks (klant betaalt verzendkosten)

MOQ – 2.000 stuks (staal/messing), 3.000 stuks (roestvrij)

Levertijd voorraad – 5-7 werkdagen

Aangepaste levertijd – 12-15 dagen

Gereedschappen – Geen kosten voor standaard gereedschap met platte kop (maten 3–8 mm)

H2: Drie vragen die we elke week beantwoorden

Vraag 1: Moet ik het gat verzinken voor een halfholle klinknagel met platte kop?

A: Nee. Klinknagels met platte kop zijn ontworpen voor rechte gaten. Boor een gat met standaard vrije ruimte (schachtdiameter + 0,15–0,20 mm) en plaats de klinknagel. De platte kop zal trots op het oppervlak zitten. Gebruik alleen verzinken als u overstapt op een echte verzonken klinknagel (conische kop). Veel klanten verwarren de twee. We houden voorbeeldborden bij waarop het verschil te zien is – vraag ons om een ​​foto.

Vraag 2: Kunnen semi-holle klinknagels met platte kop worden gebruikt in zacht plastic zonder te barsten?

EEN: Ja. De brede, platte kop verdeelt de druk over een groter oppervlak dan een ronde kop, waardoor de spanningsconcentratie wordt verminderd. Voor zachte kunststoffen (ABS, polycarbonaat) adviseren wij een cilinderlengte die exact 1,0 mm langer is dan de materiaalstapel. Hierdoor ontstaat een zachte clinch. Gebruik ook een pers met een langzame slag, geen hamer. In onze klapstoelkoffer was de aluminium buis dun, maar niet van plastic. Voor kunststof onderdelen bieden wij gratis proefmonsters aan – stuur ons een stukje van uw materiaal.

Vraag 3: Je platte hoofd zit boven het oppervlak. Zal dat stof blijven haken of vuil verzamelen?

A: Dat kan, afhankelijk van de hoogte. Onze platte kophoogte bedraagt ​​slechts 0,7–1,8 mm, afhankelijk van de schachtmaat. Voor een schacht van 5 mm is de kophoogte ongeveer 1,1 mm – lager dan een ronde kop (wat voor dezelfde schacht ~2,5 mm zou zijn). Voor toepassingen waarbij zelfs 1 mm te hoog is, raden we aan om over te stappen op een echte verzonken klinknagel (vereist bewerking) of een spankop met laag profiel. Voor de klapstoel was de kophoogte van 0,8 mm laag genoeg om krassen te voorkomen. Voor het hekwerk werpt de hoogte van 0,6 mm water effectief af. Als u geen uitsteeksel nodig heeft, vertel het ons dan – wij citeren verzonken.

H2: Ontdek het zelf – Geen verplichting

Wij sturen u 20 stuks halfholle klinknagels met platte kop in het door u gekozen materiaal en formaat. Boor een recht gat, plaats de klinknagel en ga met uw vinger over het hoofd. U voelt een stevig, vlak oppervlak – geen scherpe randen.

Neem contact op met Nuote Metals met uw schachtdiameter, looplengte en materiaal. Gratis monsters worden binnen één werkdag verzonden.
