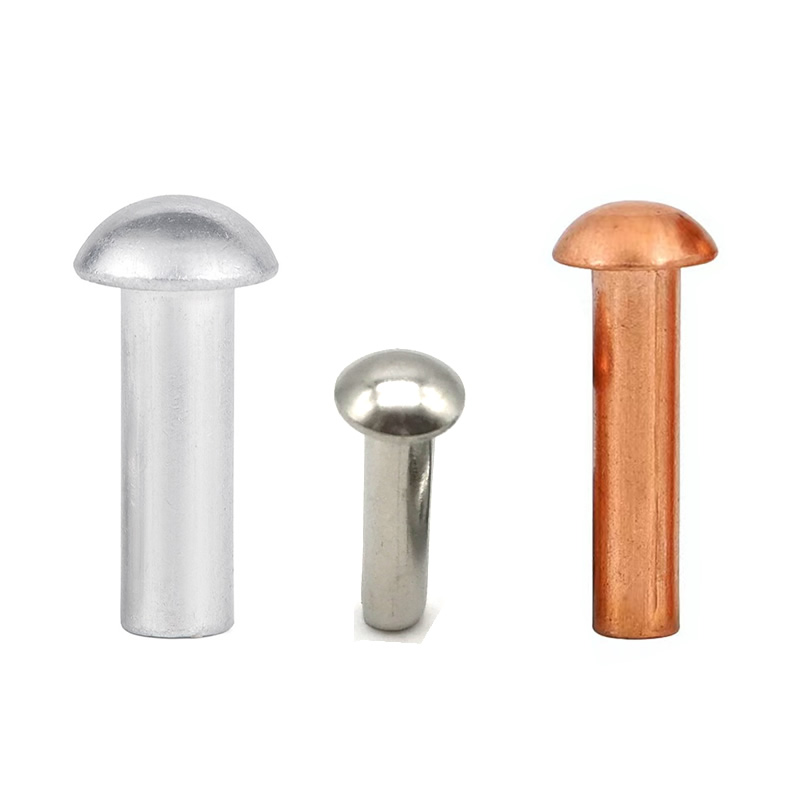

Paddestoelkop halve buisvormige klinknagels

Bij het verbinden van zachte of dunne materialen waar een standaard klinknagelkop doorheen zou kunnen trekken, bieden halfbuisvormige klinknagels met paddestoelkop de ideale oplossing. De brede, koepelvormige kop verdeelt de klemkracht over een groter gebied, terwijl de holle staart een installatie met lage kracht mogelijk maakt.

Nuote metalen ontwikkelt al meer dan twintig jaar precisiebevestigingen. Onze halfbuisvormige klinknagels met paddestoelvormige kop zijn geschikt voor industrieën variërend van lederwaren en stoffering tot autobekleding en landbouwmachines - overal waar een brede, onopvallende kop nodig is om uitscheuren van materiaal te voorkomen.

Wat zijn halve buisvormige klinknagels met paddestoelkop?

Half buisvormige klinknagels met paddestoelkop hebben een brede, ronde kop die lijkt op de hoed van een paddestoel, gecombineerd met een schacht die aan het staarteinde een ondiepe holle holte bevat (meestal 40-60% van de schachtlengte).

De onderscheidende kenmerken van halve buisvormige klinknagels met paddestoelkop zijn onder meer:

Grote kopdiameter – doorgaans 2,0–2,5 keer de schachtdiameter

Laag koepelprofiel – de kop steekt slechts 0,6–1,2 mm boven het oppervlak uit

Gladde, afgeronde rand – geen scherpe hoeken die aangrenzende materialen beschadigen

Half buisvormige staart – vermindert de zetkracht met ongeveer 70% vergeleken met massieve klinknagels

Deze geometrie maakt deze klinknagels bijzonder geschikt voor:

Zachte materialen zoals leer, rubber, kunststoffen en composieten

Dun plaatwerk waar een klein hoofd doorheen zou trekken

Textielassemblages inclusief canvas, zeildoek en stoffering

Toepassingen waarbij trillingsbestendigheid vereist is zonder de ondergrond te beschadigen

Waarom kiezen voor halve buisvormige klinknagels met paddestoelkop boven andere kopstijlen?

Voordat u de technische specificaties onderzoekt, moet u overwegen waar Nuote Metals halfbuisvormige klinknagels met paddestoelkop aanbeveelt boven alternatieven.

Vergelijking van hoofdstijlen

Voordelen van het Mushroom Head-ontwerp

Voorkomt doortrekken – de brede kop fungeert als ingebouwde sluitring

Vermindert materiaalspanning – belasting wordt over een groter oppervlak verdeeld

Zorgt voor een afgewerkt uiterlijk – de gladde koepel ziet er professioneel uit

Minimaliseert blijven haken – de afgeronde rand blijft niet achter stoffen of handen hangen

Compatibel met zachte ondergronden – kunststof en rubber barsten niet onder de kop

Verschillende soorten klinknagels die we maken

Wij maken verschillende soorten klinknagels, zoals massieve klinknagels, halfbuisvormige klinknagels en volledige buisvormige klinknagels en speciale klinknagels op maat.

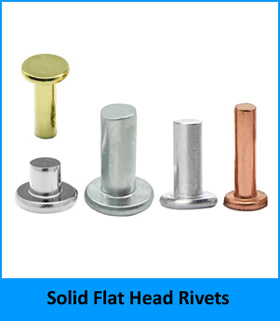

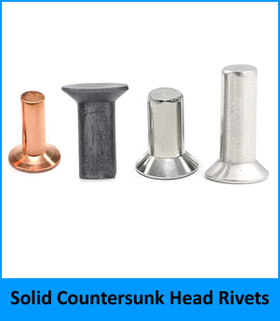

1. Massieve klinknagels, inclusief massieve klinknagels met ronde kop, massieve klinknagels met platte kop en massieve klinknagels met verzonken kop in verschillende materialen.

Als u meer wilt weten over onze massieve klinknagels, klik dan op

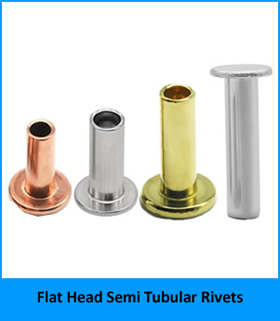

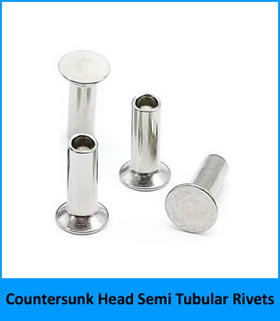

2. Halfbuisvormige klinknagels, waaronder halfbuisvormige klinknagels met ronde kop, halfbuisvormige klinknagels met platte kop en halfbuisvormige klinknagels met verzonken kop in verschillende materialen.

Klik  voor meer informatie over onze semi-buisvormige klinknagels.

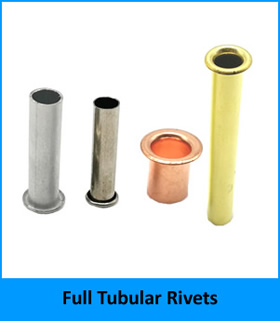

3. Volledige buisvormige klinknagels in messing, koper, roestvrij staal, aluminium en staal.

Als u meer wilt weten over buisklinknagels, klik dan op

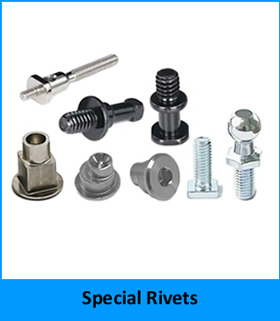

4. Speciale klinknagels

Klik  voor meer informatie over onze speciale klinknagels.

Gedetailleerde productparameters van Nuote Metals Mushroom Head halve buisvormige klinknagels

Alle halve buisvormige klinknagels met paddestoelkop vanafNuote metalenworden vervaardigd uit koolstofarm staal, messing of aluminium, afhankelijk van de toepassingsvereisten. De paddestoelkop is ontworpen om een ​​maximaal draagoppervlak te bieden met behoud van een laag profiel.

Materiaalspecificaties

Standaardafmetingen – halve buisvormige klinknagels van staal met paddestoelkop

Nuote metalenproduceert halve buisvormige klinknagels met paddestoelkop in het volgende standaardgroottebereik. Aangepaste afmetingen zijn beschikbaar voor volumebestellingen.

Toleranties: Schachtdiameter ±0,05 mm, kopdiameter ±0,15 mm, kophoogte ±0,10 mm, totale lengte ±0,15 mm. De holle diepte bedraagt ​​ongeveer 50% van de cilinderlengte voor standaard halfbuisvormige klinknagels.

Mechanische prestatiegegevens (staal, diameter 4 mm, grip 2 mm)

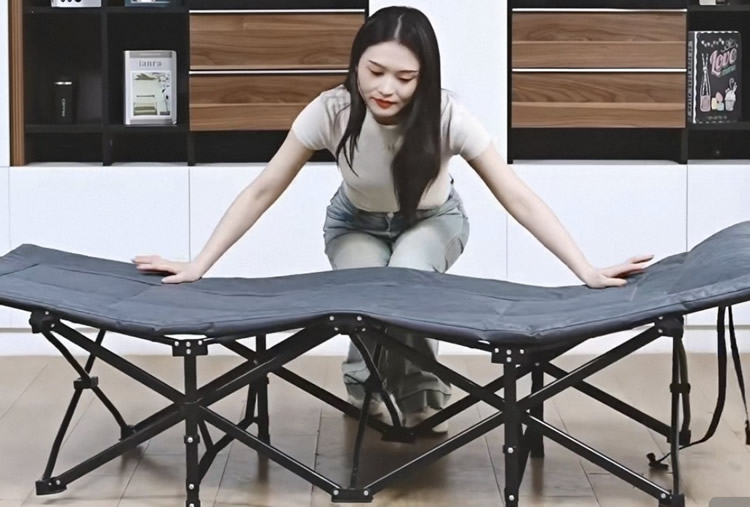

Klantcase – Opvouwbaar kampeerbed (staal, vernikkeld)

Een fabrikant van compact kampeermeubilair benaderde ons met een terugkerend probleem. Hun opklapbed maakte gebruik van klinknagels met ronde kop bij de schaarscharnierverbindingen. De ronde kop stak te ver uit en schuurde tijdens het opvouwen tegen het stoffen slaapoppervlak. Erger nog, de verzinkte stalen klinknagels vertoonden witte roest na een paar keer gebruik in vochtige omstandigheden. Ze hadden een klinknagel nodig met een bredere, lagere kop om de stof schoon te maken, plus een betere corrosieweerstand.

Wij raden een semi-holle klinknagel met stalen paddestoelkop en vernikkeling aan. De 5 mm schacht en de 11 mm paddestoelkop waren slechts 1,6 mm hoog – laag genoeg om door de stof heen te komen, maar breed genoeg om de scharnierbelasting te verdelen. De vernikkeling bood 96 uur bescherming tegen zoutsproeien (tegenover 48 uur voor zink), waardoor het roestprobleem werd geëlimineerd. De halfholle holte verminderde de instelkracht met 70%, waardoor vervorming van de dunne stalen buis werd voorkomen.

De klant testte 200 klinknagels verspreid over 50 bedden. Na 5.000 vouwcycli en een week in een vochtige kamer, geen blijven haken, geen roest, geen loskomen. Ze gebruiken nu onze vernikkelde paddenstoelklinknagels voor hun hele productlijn voor opklapbedden.

Ons kwaliteitscontroleproces – van inkomende draad tot uitgaande doos

Wij zijn niet afhankelijk van geluk. Elke partij halve buisvormige klinknagels met paddestoelkop doorloopt een gedocumenteerde inspectieprocedure met behulp van gekalibreerde instrumenten. Hieronder vindt u onze standaardworkflow.

Stapsgewijze inspectiestroom

Inkomende draadinspectie– We controleren de diameter van de grondstof met een digitale micrometer (nauwkeurigheid ±0,001 mm). Een monster van elke spoel wordt getest op hardheid met behulp van een Rockwell-hardheidsmeter (HRB-schaal). Alleen draad binnen HRB 70–85 doorgangen.

Eerste artikelinspectie–verschijning– De eerste 10 klinknagels van de kopmachine worden onderzocht onder de microscoop van een gereedschapsmaker (vergroting 20x). We zoeken naar scheuren, flitsen, oneffenheden in de kop of vlekken op het oppervlak.

Eerste artikelinspectie– afmetingen– Met behulp van een digitale schuifmaat (resolutie 0,01 mm) en een micrometer meten we de schachtdiameter, kopdiameter, kophoogte en totale lengte. Een profielprojector (optische comparator) projecteert de klinknagel met een vergroting van 20x om de diepte van de holte en de concentriciteit van de kop te verifiëren. Een 2,5D-beeldmeetsysteem legt de volledige contour vast en vergelijkt deze met de CAD-tekening. Alle afmetingen moeten binnen ±0,05 mm voor de schacht en ±0,15 mm voor de lengte liggen.

Inspectie tijdens het proces– Tijdens de productie trekt de operator elke 500 stuks 5 klinknagels. De afmetingen worden geverifieerd met een digitale schuifmaat en een go/no-go-meter voor de diepte van de caviteit. Elke afwijking buiten de tolerantie stopt de pers.

Testinstelling (proefklinken)– Elke 2.000 stuks zetten we met een hydraulische pers 3 klinknagels in een representatief materiaalmonster. De clinch wordt geïnspecteerd op symmetrie en strakheid. Er worden geen losse of gebarsten klinknagels geaccepteerd.

Zoutsproeitest (indien nodig)– Voor buitenklinknagels of gegalvaniseerde klinknagels plaatsen we monsters in een zoutsproeitestkamer (ASTM B117). Staal met vernikkeling: minimaal 96 uur. Roestvrij staal: 200–500 uur (304) of 1.000+ uur (316). Bij de partij wordt een certificaat afgegeven.

Laatste uitgaande inspectie– Vóór het verpakken gaat elke klinknagel door een optische sorteermachine met hogesnelheidscamera’s. Het controleert de kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte. Afgekeurde artikelen worden automatisch uitgeworpen. Vervolgens wordt een willekeurig AQL-monster (niveau II, 1.0) getrokken voor handmatige verificatie met behulp van schuifmaten, micrometers en een profielprojector.

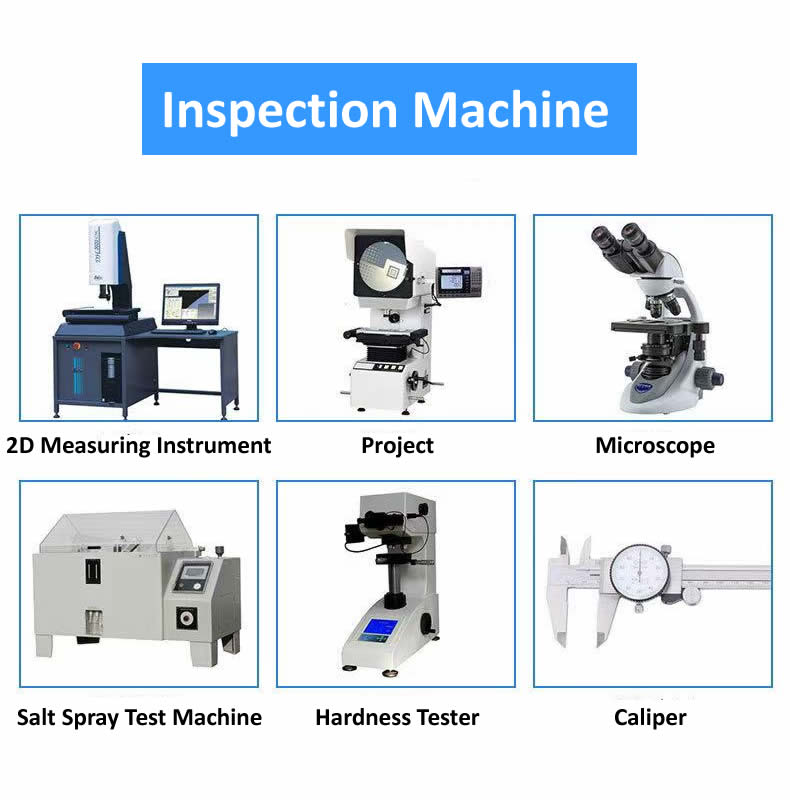

Onze lijst met interne apparatuur

Alle apparatuur wordt jaarlijks gekalibreerd door een geaccrediteerd extern laboratorium. Gegevens worden vijf jaar bewaard.

Nuote metalen doet dat nietuss. Wij meten. Elke halve buisvormige klinknagel met paddestoelkop die onze fabriek verlaat, heeft deze controles doorstaan.

Vertrouwen door testen

Elke partij halve buisvormige klinknagels met paddestoelkop van Nuote Metals ondergaat:

Dimensionale inspectie – kopdiameter, kophoogte, schachtdiameter, holle diepte

Hardheidstesten – Rockwell-schaal passend bij het materiaal

Doortrektest – op representatief substraat (leer, plastic of stof)

Zoutsproeitesten – voor gecoate producten (verzinkt: minimaal 72 uur)

Installatiehandleiding voor halve buisvormige klinknagels

Voor de juiste installatie van halfbuisvormige klinknagels met paddestoelkop is aandacht nodig voor de gatgrootte en de keuze van het instelgereedschap. Volg deze stappen van Nuote Metals:

Voorbereiding vóór installatie

Selecteer de juiste gatdiameter – 0,25–0,30 mm groter dan de schachtdiameter

Pons of boor schone gaten – voorkom dat het substraatmateriaal scheurt

Ontbraam beide zijden – vooral belangrijk bij kunststoffen en rubber

Alleen voor leer – bevochtig het gatgedeelte lichtjes om natuurlijke samentrekking mogelijk te maken

Installatiemethoden

Methode 1– Handmatige klinknagelzetter met hamer (laag volume)

Steek de klinknagel door de voorbereide gaten (paddenstoelkop aan de zichtbare kant)

Plaats een concave setter over de holle staart (pas de diameter van de setter aan de vorm van het hoofd)

Sla de setter met een hamer om de staart naar buiten te rollen

Stop wanneer de staart een platte of licht afgeronde clinch vormt

Methode 2– Pneumatische knijper (gemiddeld volume)

Gebruik een klinknagelknijper met een paddestoelvormig aambeeld aan de kopzijde

Oefen geleidelijke druk uit totdat de staart volledig rolt

Deze methode zorgt voor een consistente clinch zonder impactschade aan zachte substraten

Methode 3– Hydraulische of kickpress (hoog volume)

Ideaal voor productieseries van meer dan 10.000 stuks

Nuote metalen kan bijpassende plaatsingsgereedschappen (pons en matrijs) leveren, gekalibreerd op onze klinknagelafmetingen

Stel de druk in op 0,8–1,5 ton, afhankelijk van de diameter

Inspectie na het instellen

Kopinspectie – de kop van de paddenstoel moet plat tegen het substraat zitten, zonder openingen

Geklonken staart – moet volledig opgerold zijn, zonder scheuren of asymmetrische uitzetting

Ondergrondinspectie – geen scheuren rond het gat (vooral bij kunststof of leer)

Trektest – monsterklinknagels moeten bestand zijn tegen de verwachte werkbelasting

Veelgestelde vragen over halve buisvormige klinknagels met paddestoelkop

Hieronder vindt u de meest voorkomende technische vragen die Nuote Metals heeft ontvangen met betrekking tot halfbuisvormige klinknagels met paddestoelkop.

Vraag 1: Wat is het verschil tussen halfbuisvormige klinknagels met paddestoelkop en standaard klinknagels met ronde kop? Wanneer moet ik ze allemaal gebruiken?

A: Het belangrijkste verschil is de geometrie van het hoofd en het functionele doel ervan. Halfbuisvormige klinknagels met paddestoelkop hebben een bredere kop (2,0–2,5 keer de schachtdiameter) met een lager, meer afgerond profiel vergeleken met standaard klinknagels met ronde kop (typisch 1,5–1,7 keer de schachtdiameter met een grotere koepel). De bredere kop van halve buisvormige klinknagels met paddestoelkop zorgt voor een groter draagoppervlak, waardoor ze ideaal zijn voor zachte materialen zoals leer, rubber, plastic en stof waar een kleinere kop doorheen zou trekken. Standaard klinknagels met ronde kop zijn beter geschikt voor metaal-op-metaalverbindingen waarbij de substraatsterkte hoog is en doortrekking geen probleem is. Gebruik bijvoorbeeld halve buisvormige klinknagels met paddestoelkop bij het bevestigen van een stoffen band aan een plastic onderdeel; gebruik standaard klinknagels met ronde kop bij het verbinden van twee stalen beugels. Nuote Metals kan proefpakketten leveren, zodat u beide kopstijlen op uw specifieke materiaal kunt testen.

Vraag 2: Kunnen halfbuisvormige klinknagels met paddestoelkop worden gebruikt in toepassingen met veel trillingen, zoals landbouwmachines of auto-interieurs?

A: Ja, halfbuisvormige klinknagels met paddestoelkop presteren zeer goed in omgevingen met veel trillingen, op voorwaarde dat het substraatmateriaal geschikt is. De half buisvormige staart zet uit en vult het gat, waardoor een strakke perspassing ontstaat die niet losraakt onder trillingen. Voor metaal-op-metaal toepassingen adviseren wij stalen halfbuisvormige klinknagels met paddestoelkop en een zink- of fosfaatcoating. Voor auto-interieurs waar kunststoffen of composieten veel voorkomen, verbetert de brede paddestoelkop feitelijk de trillingsweerstand door cyclische belastingen over een groter gebied te verdelen, waardoor de spanningsconcentratie wordt verminderd. Voor extreme trillingstoepassingen (bijvoorbeeld motoronderdelen) raadt Nuote Metals echter aan om de klinknagel te combineren met een draadborgmiddel of een ander bevestigingstype te kiezen, zoals een borgbout. Voor de meeste landbouwmachines (afschermingen, bekleding, bewegwijzering) en auto-interieurtoepassingen zijn halfbuisvormige klinknagels met paddestoelkop een bewezen, betrouwbare keuze.

Vraag 3: Hoe voorkom ik scheuren of splijten bij het installeren van halfbuisvormige klinknagels met paddestoelkop in bros plastic of dun acryl?

A: Dit is een veel voorkomende uitdaging. Om scheuren te voorkomen bij het installeren van halfbuisvormige klinknagels met paddestoelkop in brosse kunststoffen, adviseert Nuote Metals de volgende stappen. Vergroot eerst de gatdiameter iets – gebruik voor brosse kunststoffen een gat dat 0,05–0,10 mm groter is dan onze standaardaanbeveling (bijvoorbeeld schacht + 0,35 mm in plaats van +0,25 mm). Ten tweede: schuin de ingang en uitgang van het gat af met een verzinkboor van 45° om scherpe randen te verwijderen die scheuren veroorzaken. Ten derde: gebruik een gecontroleerde drukinstellingsmethode: een handmatige of pneumatische knijper oefent geleidelijke kracht uit, terwijl een hamerslag het plastic kan doen barsten. Ten vierde: overweeg het gebruik van een steunring onder de vastgeklonken staart om de uitzettingskracht te verdelen. Voor extreem brosse materialen (acryl, polycarbonaat) biedt Nuote Metals een zachtgezette versie van halfbuisvormige klinknagels met paddestoelkop met een iets dunnere wand aan het holle gedeelte, die uitzet bij een lagere radiale kracht. Neem contact op met ons technisch team met uw specifieke kunststoftype en -dikte voor een advies op maat.

Vraag 4: Wat is het maximale gripbereik voor halfbuisvormige klinknagels met paddestoelkop? Kun je langere vatlengtes maken voor dikke materiaalstapels?

A: Het standaard gripbereik voor halfbuisvormige klinknagels met paddestoelkop van Nuote Metals is doorgaans 1,0 mm tot 15,0 mm, afhankelijk van de schachtdiameter. Voor dikkere materiaalstapels bieden we aangepaste cilinderlengtes tot 50 mm voor diameters van 8 mm en meer. De regel voor het selecteren van de cilinderlengte is: de cilinderlengte moet de totale materiaaldikte met 1,0-1,5 mm overschrijden voor een goede clinch-vorming. Als uw materiaalstapel bijvoorbeeld 8,0 mm dik is, selecteert u een klinknagel met een cilinderlengte van 9,0–9,5 mm. Nuote Metals onderhoudt gereedschap voor cilinderlengtes in stappen van 0,5 mm, van 3 mm tot 25 mm voor de meeste diameters. Voor lengtes groter dan 25 mm is maatwerk vereist met een minimale bestelhoeveelheid van 50.000 stuks. Neem contact met ons op met uw exacte materiaalstapeldikte, dan berekenen wij de optimale tonlengte en geven wij een offerte.

Waarom samenwerken met Nuote Metals voor halfbuisvormige klinknagels met paddestoelkop?

Het kiezen van de juiste leverancier zorgt voor een consistente kopgeometrie, betrouwbaar clinchen en deskundige technische ondersteuning. Nuote Metals biedt:

Beschikbaarheid van voorraad – 3000+ gangbare maten in staal en messing, klaar voor verzending binnen 3-5 dagen

Productie op maat – gereedschap voor niet-standaard kopdiameters, cilinderlengtes of holle diepten (minimaal 25.000 stuks voor aangepaste afmetingen)

Materiaalopties – staal (zink/zwartoxide/fosfaat), messing (natuur/antiek/nikkel), aluminium (helder geanodiseerd)

Gratis monsters – beschikbaar voor alle voorraadmaten (klant betaalt verzendkosten)

Technische documentatie – maattekeningen, installatiehandleidingen en materiaalcertificaten die bij elke bestelling worden verstrekt

Wereldwijde verzending – logistieke ondersteuning naar Noord-Amerika, Europa, Azië-Pacific, het Midden-Oosten en Zuid-Amerika

100% kwaliteitsinspectie – elke batch wordt vóór verzending geïnspecteerd, met bewaarde monsters voor traceerbaarheid

ContactNuote metalenVraag vandaag nog een monsterkit, technisch gegevensblad of offerte aan voor uw toepassing met halfbuisvormige klinknagels met paddestoelkop.
