Halve buisvormige klinknagels met platte kop

Wanneer een verbinding een perfect glad oppervlak vereist zonder uitstekende klinknagelkoppen, zijn halve buisvormige klinknagels met platte kop de beste keuze. Deze componenten combineren de onopvallende esthetiek van een verzonken kop met de installatie-efficiëntie van een hol ontwerp.

Nuote metalenproduceert al meer dan twintig jaar precisiebevestigingsmiddelen. Onze halfbuisvormige klinknagels met platte kop zijn bedoeld voor industrieën waar de gladheid van het oppervlak belangrijk is, van binnenpanelen van vliegtuigen tot behuizingen voor consumentenelektronica en architectonisch metaalwerk.

Wat zijn halve buisvormige klinknagels met platte kop?

Half buisvormige klinknagels met platte kop hebben een ondiepe holle holte aan het uiteinde (meestal 30-50% van de schachtlengte) en een platte, onopvallende kop aan de andere kant. De term “half buisvormig” geeft aan dat de holle diepte ongeveer de helft van de totale schachtlengte bedraagt.

Het bepalende kenmerk vanhalve buisvormige klinknagels met platte kopis de kopgeometrie. In tegenstelling tot ovale of ronde koppen die trots op het oppervlak staan, zit de platte kop gelijk met of iets onder het materiaaloppervlak als deze op de juiste manier is geïnstalleerd.

Dit ontwerp biedt drie duidelijke voordelen:

Gladde buitenoppervlakken zonder knelpunten

Lagere zetkracht vergeleken met massieve klinknagels (doorgaans 25-30% van de kracht van massieve klinknagels)

Gecontroleerde materiaalvervorming tijdens het clinchen

Bekijk in de onderstaande video hoe we een klinknagel maken

Verschillende koptypes klinknagels die Nuote Metals maken

Nuote metalenmaakt klinknagels met verschillende soorten kop, zoals klinknagels met platte kop, klinknagels met ronde kop, klinknagels met verzonken kop, klinknagels met spankop, klinknagels met paddestoelkop enz.

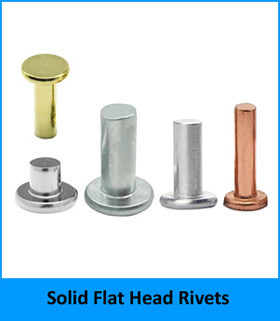

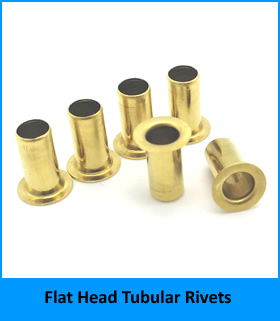

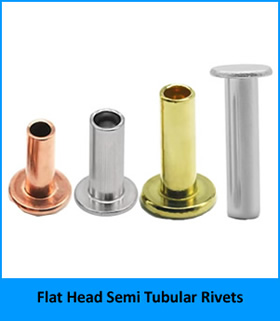

1. Klinknagels met platte kop, inclusief massieve klinknagels met platte kop, semi-buisvormige klinknagels met platte kop, buisvormige klinknagels met platte kop.

Wilt u meer weten over onze platkopklinknagels? klik gewoon

2. Klinknagels met ronde kop, inclusief massieve klinknagels met ronde kop en halfbuisvormige klinknagels met ronde kop.

Klik  voor meer informatie over onze klinknagels met ronde kop.

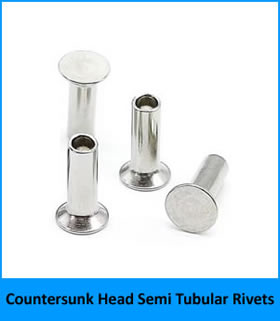

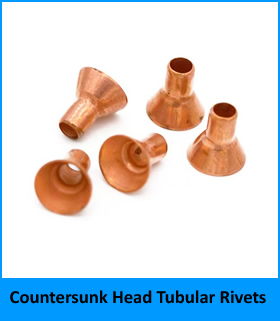

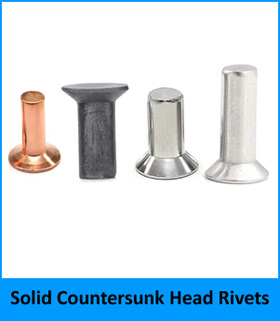

3. Klinknagels met verzonken kop, inclusief massieve klinknagels met verzonken kop, halfbuisvormige klinknagels met verzonken kop, buisvormige klinknagels met verzonken kop.

Als u meer informatie wilt over klinknagels met verzonken kop, klik dan op

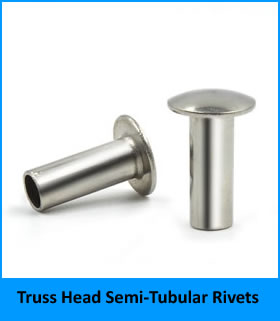

4. Klinknagels met spantkop, inclusief massieve klinknagels met spantkop en halfbuisvormige klinknagels met spantkop.

Meer informatie nodig over trusskopklinknagels? Klik gewoon

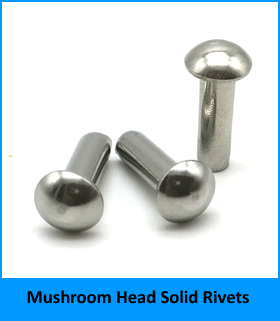

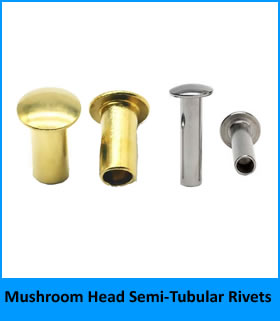

5. Klinknagels met paddestoelkop, inclusief massieve klinknagels met paddestoelkop en halfbuisvormige klinknagels met paddestoelkop.

Klik  voor meer informatie over onze paddestoelkopklinknagels.

Waarom kiezen voor halfbuisvormige klinknagels met platte kop boven andere soorten bevestigingsmiddelen?

Voordat u de technische specificaties doorneemt, moet u overwegen waar Nuote Metals halve buisvormige klinknagels met platte kop aanbeveelt in plaats van alternatieven:

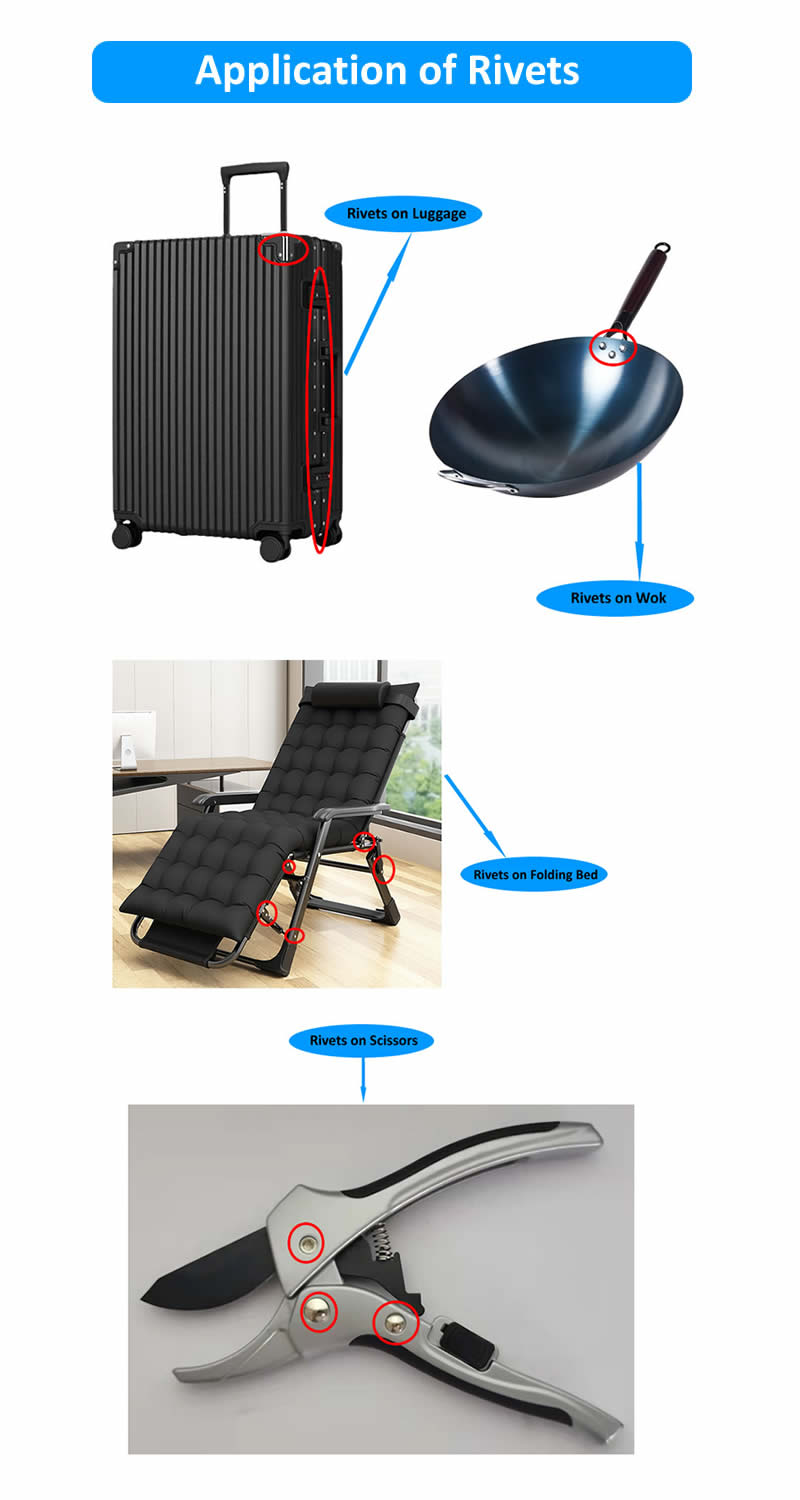

Zichtbare productoppervlakken waar het uiterlijk ertoe doet (consumptiegoederen, meubels, auto-interieurs)

Aërodynamische of hydrodynamische toepassingen waarbij uitstekende koppen weerstand veroorzaken

Glijdende of rollende contactoppervlakken waar opgeheven hoofden de beweging zouden belemmeren

Dunne materialen die niet bestand zijn tegen de hoge zetkrachten van massieve klinknagels

Massaproductieomgevingen die een snelle, consistente installatie vereisen

Vergelijking met andere klinknagelkopstijlen

Gedetailleerde productparameters van Nuote Metals halve buisvormige klinknagels met platte kop

Alle halfbuisvormige klinknagels met platte kop van Nuote Metals worden vervaardigd uit koolstofarm staal of aluminium, afhankelijk van de toepassingsvereisten. De platte kop is ontworpen volgens ISO 7823 verzonken kopafmetingen, waardoor compatibiliteit met standaard verzinkgereedschappen wordt gegarandeerd.

Materiaalspecificaties

Standaard afmetingen

Nuote metalenproduceert halfbuisvormige klinknagels met platte kop in het volgende standaardformaat. Aangepaste afmetingen zijn op aanvraag beschikbaar.

Toleranties: schachtdiameter ±0,05 mm, kopdiameter ±0,1 mm, totale lengte ±0,15 mm. De holle diepte bedraagt ​​ongeveer 50% van de cilinderlengte voor standaard halfbuisvormige klinknagels.

Mechanische prestatiegegevens (staal, diameter 3 mm)

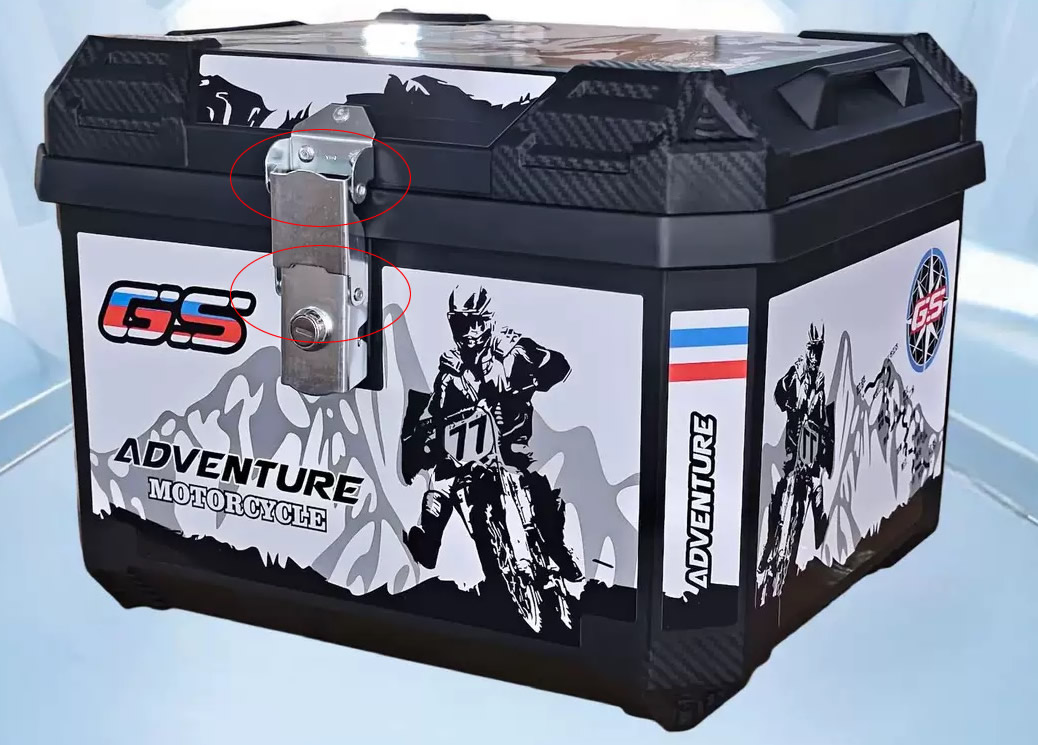

Eén voorbeeld van een klant: vergrendeling van de topkoffer van een motorfiets

Dit is een van de vele toepassingen voor halfbuisvormige klinknagels met platte kop. We nemen het op om het echte productiegebruik aan te tonen, niet om beperkingen te suggereren.

Een fabrikant van motorbagage (topkoffers en zijkoffers) moest de metalen slotgrendel aan de ABS-kunststof achterplaat bevestigen. Voor de grendel was een klinknagel met een zeer lage kop nodig: de ruimte tussen de grendel en de binnenwand van de kast was slechts 1,2 mm. Een ronde kop zou schrapen. Voor een verzonken kop zou een dure vormaanpassing nodig zijn. De klant had ook behoefte aan corrosiebestendigheid omdat de koffers worden gebruikt in regen- en strooizout.

Nuote metalenleverde twee versies vanhalve buisvormige klinknagels met platte kopafhankelijk van de kosten- en prestatie-eisen van de klant:

304 roestvrij staal– Voor premium koffers die worden verkocht in kustgebieden of op markten met een hoge luchtvochtigheid. Gepassiveerde afwerking, 500 uur zoutnevel.

Koolstofstaal met vernikkeling– Voor standaardgevallen: 96 uur zoutsproeien tegen lagere kosten. Het vernikkelen kwam ook overeen met de zilveren sluitingshardware.

Beide versies gebruikten dezelfde afmetingen: 4 mm schacht, 8 mm platte kop (1,0 mm kophoogte), 7 mm looplengte. De lage platte kop maakte de opening van 1,2 mm vrij. De halfholle holte maakte een zachte persing in ABS mogelijk zonder dat het plastic barstte.

De klant bestelde eerst 10.000 klinknagels (gemengd roestvrij staal en staal) ter validatie. Na montage en praktijktesten op 500 topkoffers zijn er geen storingen gemeld. De daaropvolgende jaarlijkse bestellingen varieerden van 50.000 tot 100.000 stuks. De fabrikant gebruikt nu onze halfbuisvormige klinknagels met platte kop voor alle topkoffermodellen en heeft deze ook toegepast voor de sluitingen van de zijkoffers.

Authoritatieerlijkheid door compliance

Onze halve buisvormige klinknagels met platte kop zijn vervaardigd om:

ANSI/ASME B18.1.2 (kleine massieve klinknagels – afmetingen met verzonken kop zijn van toepassing)

ISO 14581 (verzonken klinknagels met platte kop)

ISO 9001:2015 Kwaliteitsmanagementsystemen

RoHS-conformiteit voor elektronische toepassingen

Installatiehandleiding voor halfbuisvormige klinknagels met platte kop

Voor de juiste installatie van halve buisvormige klinknagels met platte kop is aandacht nodig voor de voorbereiding van de verzinkboor. Volg deze stappen van Nuote Metals:

Voorbereiding vóór installatie

Verzink het bovenste gat met een boor of verzinkboor die past bij de hoek van de klinknagelkop (90° of 100°)

Maak de verzinkboor zo diep dat de klinknagelkop 0,05–0,10 mm onder het materiaaloppervlak zit

Boor het doorlopende gat tot diameter = schachtdiameter + 0,25 mm (0,010″)

Ontbraam beide zijden van het gat om een ​​soepele plaatsing van de klinknagel te garanderen

Installatiemethoden

Methode 1 – Handmatige klinknagelzetter met platte matrijs

Steek de klinknagel door de voorbereide gaten (de kop komt in de verzonken kant)

Plaats een setter met een plat gezicht tegen de holle staart

Sla de setter met een hamer om de staart naar buiten te rollen

Stop wanneer de staart een vlakke, gelijkmatige clinch vormt

Methode 2 – Pneumatische pers (aanbevolen voor productie)

Gebruik een klinknagelpers met een plat aambeeld en een verstelbare diepteaanslag

Oefen gecontroleerde druk uit totdat de holle staart volledig uitzet

Controleer of de kop gelijk ligt met of onder het oppervlak

Methode 3 – Orbitaal klinken (voor delicate montages)

Voor elektronica of dunne materialen past orbitaal (spin) klinken een lage radiale kracht toe

Deze methode minimaliseert materiaalspanning en voorkomt hoofdschade

Inspectie na installatie

Ga met uw vinger over de kop van de klinknagel – deze mag niet blijven haken of uitsteken

Controleer de vastgeklonken staart – deze moet uniform zijn, zonder scheuren

Voer een trektest uit op monsterklinknagels om de clinchsterkte te verifiëren

Veelgestelde vragen over halve buisvormige klinknagels met platte kop

Hieronder vindt u de meest voorkomende technische vragen die wij ontvangenNuote metalenbetreffende halfbuisvormige klinknagels met platte kop.

Vraag 1: Wat is het verschil tussen halfbuisvormige klinknagels met platte kop en standaard massieve klinknagels met platte kop? Waarom zou ik voor de halfbuisversie kiezen?

A: Het fundamentele verschil is de holle holte in de staart van halve buisvormige klinknagels met platte kop. Massieve klinknagels met platte kop hebben geen holte en vereisen een hoge drukkracht (met behulp van een bucking bar of klinknagelpistool) om de staart te vormen. Halve buisvormige klinknagels vereisen ongeveer 70-75% minder zetkracht omdat alleen de dunne wand van het holle gedeelte naar buiten hoeft te rollen. Deze lagere kracht vertaalt zich in een snellere installatie, minder vermoeidheid van de operator en minder risico op vervorming van dunne of delicate materialen. Bovendien produceren halfbuisvormige klinknagels een consistentere clinch bij massaproductie omdat de materiaalverplaatsing voorspelbaar is. Nuote Metals adviseert halve buisvormige klinknagels met platte kop voor elke toepassing waarbij de montage bestaat uit dun plaatmetaal (minder dan 2 mm), kunststoffen of composieten. Massieve klinknagels hebben nog steeds de voorkeur voor extreme structurele belastingen waarbij maximale schuifsterkte de enige prioriteit is.

Vraag 2: Hoe selecteer ik de juiste cilinderlengte voor halfbuisvormige klinknagels met platte kop wanneer de dikte van de materiaalstapel varieert over de hele constructie?

A: Dit is een veel voorkomende uitdaging bij assemblages met getrapte of taps toelopende materiaalstapels. De cilinderlengte van halve buisvormige klinknagels met platte kop moet voldoende zijn om door het dikste deel van de materiaalstapel te steken, plus nog eens 1,0–1,5 mm voor clinchvorming. Voor variabele diktes adviseert Nuote Metals één van twee benaderingen. Gebruik eerst de dikste materiaalstapel om de cilinderlengte te bepalen; de klinknagel zal nog steeds functioneren in dunnere secties, hoewel de clinch iets hoger kan zitten. Ten tweede kunt u bij aanzienlijke diktevariaties (meer dan 2 mm verschil) overwegen om twee verschillende klinknagellengtes te gebruiken in verschillende zones van de montage. Onze standaard productietoleranties staan ​​variaties in de cilinderlengte toe van ±0,15 mm, wat rekening houdt met normale productievariaties. Voor extreme gevallen biedt Nuote Metals getrapte cilinderontwerpen waarbij de holle diepte langs de schacht varieert. Neem contact op met ons technisch team voor maatwerk.

Vraag 3: Kunnen halfbuisvormige klinknagels met platte kop worden gebruikt in blinde toepassingen waarbij ik na montage geen toegang heb tot de achterkant?

A: Nee. Halfbuisvormige klinknagels met platte kop vereisen per definitie toegang tot beide zijden van het geheel. De kop wordt vanaf één kant geïnstalleerd en de staart moet toegankelijk zijn om het plaatsingsgereedschap (hamer, pers of orbitale klinkhamer) aan te brengen. Voor blinde toepassingen waarbij slechts één zijde toegankelijk is, adviseert Nuote Metals blindklinknagels (ook wel popnagels genoemd) of zelfborende klinknagels. Als u echter een platte kop nodig heeft in een blinde toepassing, overweeg dan onze blindklinknagels met platte kop (trektype met verzonken kop). Deze zijn een andere productfamilie, maar bereiken een vergelijkbare vlakke afwerking. Neem contact op met Nuote Metals met uw specifieke toegangsbeperkingen, en wij zullen u het juiste bevestigingstype aanbevelen.

Vraag 4: Hoe beïnvloedt de kophoek (90° versus 100°) de prestaties van halfbuisvormige klinknagels met platte kop?

A: De hoek van de kop bepaalt hoe de klinknagel in het verzonken gat past. Nuote Metals produceert halfbuisvormige klinknagels met platte kop en een kophoek van 90° of 100°. De 90°-kop is de traditionele standaard voor inch-systeembevestigingsmiddelen en blijft gebruikelijk in Noord-Amerikaanse industriële toepassingen. De kop van 100° wordt gespecificeerd door ISO- en ruimtevaartnormen (bijvoorbeeld NAS-klinknagels) en zorgt voor een iets ondiepere verzinking, waardoor de spanningsconcentratie rond het gat wordt verminderd. Voor de meeste algemene toepassingen functioneren beide hoeken identiek, op voorwaarde dat het verzinkgereedschap overeenkomt met de hoek van de klinknagelkop. De cruciale regel is deze: meng nooit hoeken. Een klinknagel van 100° in een verzinkboor van 90° zal trots op het oppervlak zitten; een klinknagel van 90° in een verzinkboor van 100° blijft onder het oppervlak zitten, maar kan schommelen of niet goed op zijn plaats zitten. Nuote Metals markeert de kophoek duidelijk op alle productverpakkingen en certificaten. Vraag bij twijfel om monsters om de pasvorm te verifiëren.

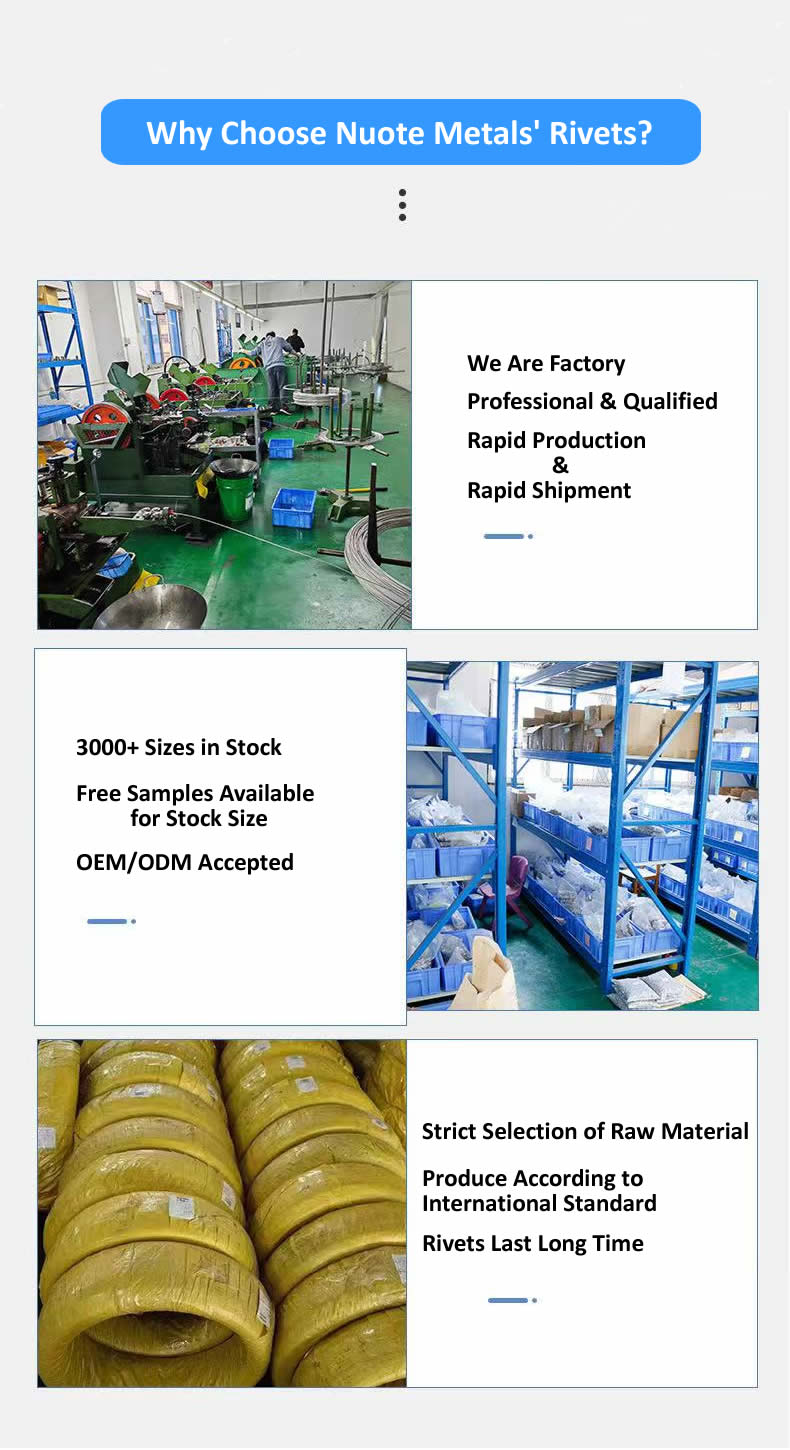

Waarom samenwerken met Nuote Metals voor halfbuisvormige klinknagels met platte kop?

Het kiezen van de juiste leverancier zorgt voor een consistente kopgeometrie, betrouwbaar clinchen en concurrerende prijzen. Nuote Metals biedt:

Beschikbaarheid van voorraad:3000+ gangbare maten op voorraad (staal en aluminium)

Aangepaste productie:Gereedschap voor niet-standaard diameters, kophoeken of holle diepten

Concurrerende MOQ:10.000 stuks voor standaardmaten; 50.000 stuks voor aangepaste afmetingen

Gratis monsters:Beschikbaar voor voorraadmaten (klant betaalt verzendkosten)

Technische ondersteuning:Installatierichtlijnen, aanbevelingen voor instellingstools en probleemoplossing

Wereldwijde verzending:Logistieke ondersteuning voor Noord-Amerika, Europa, Azië-Pacific en Zuid-Amerika

100% inspectie:Elke batch wordt vóór verzending geïnspecteerd met bewaarde monsters

Neem vandaag nog contact op met Nuote Metals om een ​​monsterpakket, maattekening of offerte aan te vragen voor uw toepassing van halfbuisvormige klinknagels met platte kop.
