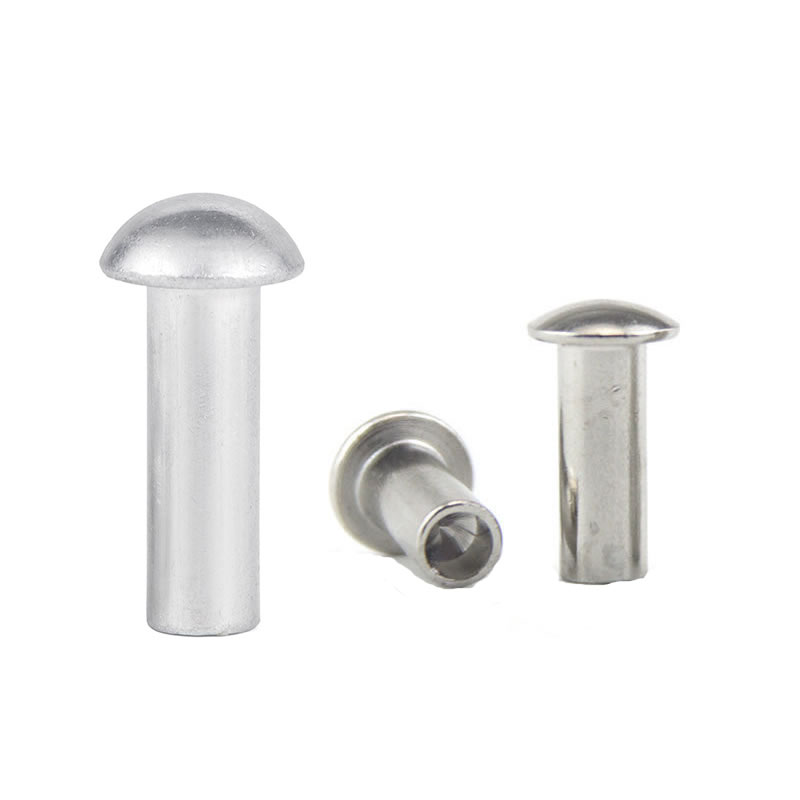

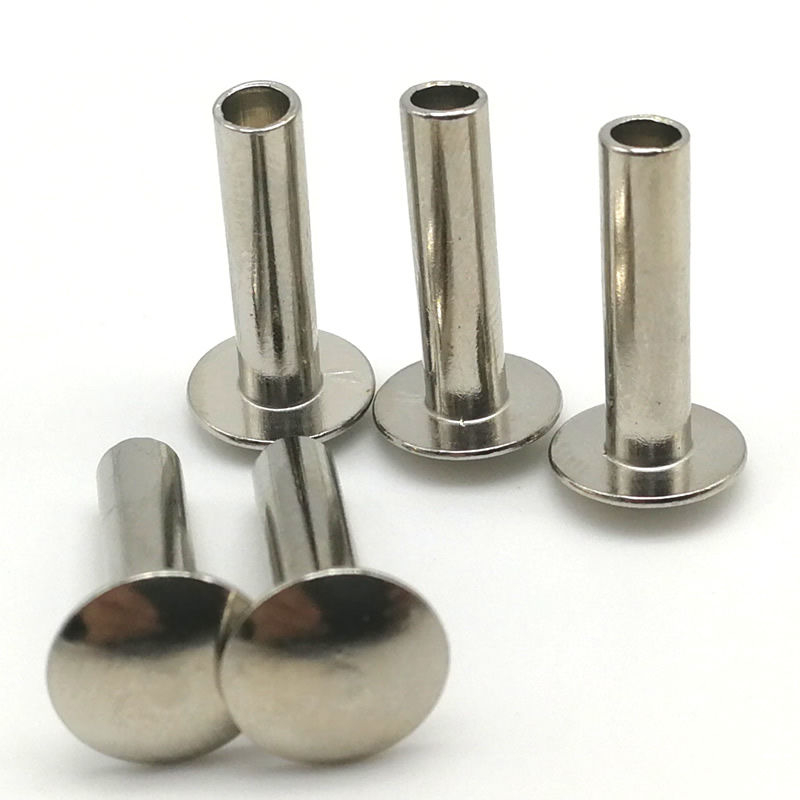

Paddestoelkop halfholle klinknagels

Wanneer een klinknagel zachte materialen moet vastklemmen zonder er doorheen te trekken, is de kopstijl belangrijker dan de schacht. Een ronde kop concentreert de kracht. Een platte kop kan zich ingraven. Maar apaddestoelkop halfholle klinknagel– met zijn brede, zacht afgeronde bovenkant – verdeelt hij de lading als een ingebouwde wasmachine, terwijl hij toch een laag, afgewerkt uiterlijk behoudt.

Nuote metalenproduceert semi-holle klinknagels met paddestoelkop in koolstofarm staal, roestvrij staal en messing met behulp van snelle koude kop. De halfholle holte vermindert de zetkracht met ongeveer 70% in vergelijking met massieve klinknagels, waardoor ze ideaal zijn voor geautomatiseerde montage en delicate materialen.

Hieronder geven we u eerst de technische specificaties en laten we vervolgens twee echte toepassingen zien waarbij onze klinknagels specifieke montageproblemen oplosten.

Technische parameters – wat dit hoofd anders maakt

Hoofd geometrie

De paddenstoelkop is breder en lager dan een ronde kop, maar niet zo breed als een troskop. Hij zit in het midden – ideaal voor assemblages van kunststof, dun metaal en composiet waarbij doortrekken een probleem is, maar een truss-kop er te omvangrijk uitziet.

Materiaal- en afwerkingsopties

 Standaardafmetingen (staal, schacht 3–8 mm)

Toleranties: schachtdiameter ±0,05 mm, kopdiameter ±0,15 mm, kophoogte ±0,10 mm, lengte ±0,15 mm. Aangepaste lengtes en kopdiameters beschikbaar.

Mechanische eigenschappen (5 mm stalen paddestoelkop, geplaatst in 2 mm ABS)

Verschillende koptypes klinknagels die Nuote Metals maken

Nuote metalen maakt klinknagels met verschillende soorten kop, zoals klinknagels met platte kop, klinknagels met ronde kop, klinknagels met verzonken kop, klinknagels met spankop, klinknagels met paddestoelkop enz.

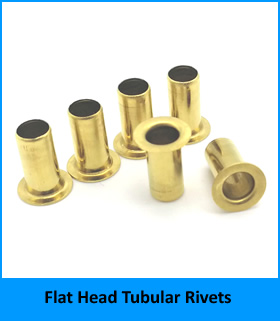

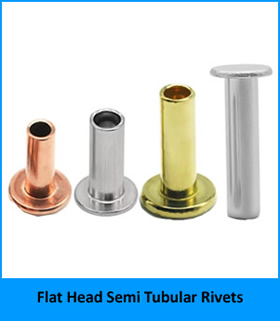

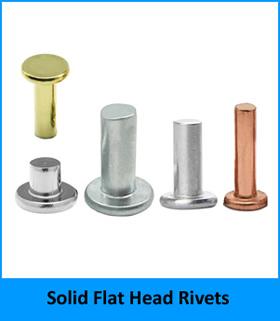

1. Klinknagels met platte kop, inclusief massieve klinknagels met platte kop, semi-buisvormige klinknagels met platte kop, buisvormige klinknagels met platte kop.

Wilt u meer weten over onze platkopklinknagels? klik gewoon

2. Klinknagels met ronde kop, inclusief massieve klinknagels met ronde kop en halfbuisvormige klinknagels met ronde kop.

Klik  voor meer informatie over onze klinknagels met ronde kop.

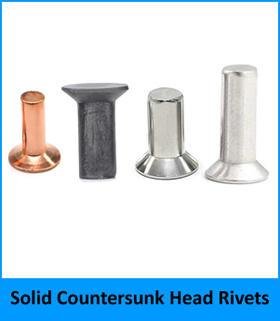

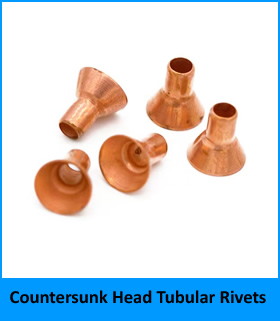

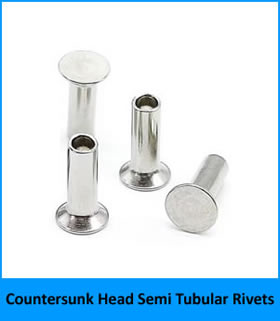

3. Klinknagels met verzonken kop, inclusief massieve klinknagels met verzonken kop, halfbuisvormige klinknagels met verzonken kop, buisvormige klinknagels met verzonken kop.

Als u meer informatie wilt over klinknagels met verzonken kop, klik dan op

4. Klinknagels met spantkop, inclusief massieve klinknagels met spantkop en halfbuisvormige klinknagels met spantkop.

Meer informatie nodig over trusskopklinknagels? Klik gewoon

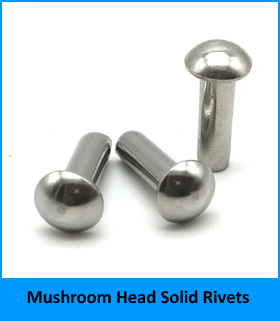

5. Klinknagels met paddestoelkop, inclusief massieve klinknagels met paddestoelkop en halfbuisvormige klinknagels met paddestoelkop.

Klik  voor meer informatie over onze paddestoelkopklinknagels.

Twee echte toepassingen – van zwenkwielen tot stoelen

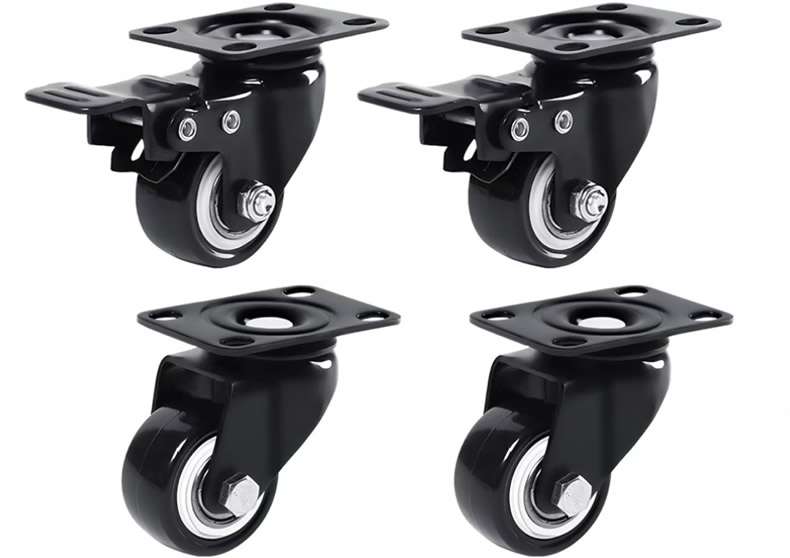

1. Zwenkwiel – stuurpenbevestiging (staal, verzinkt)

Een fabrikant van bureaustoelwielen moest de stuurpen aan de beugel bevestigen. Het oorspronkelijke ontwerp maakte gebruik van een massieve klinknagel, maar door de hoge zetkracht vervormde de draaibare behuizing. Ze probeerden een halfholle klinknagel met ronde kop, maar de kop trok na verloop van tijd door de dunne metalen beugel.

Wij raden eenstalen paddestoelkop halfholle klinknagel– 6 mm schacht, 15 mm kopdiameter, verzinkt. De brede paddestoelkop verdeelde de belasting over het oppervlak van de beugel, waardoor doortrekken werd voorkomen. De halfholle holte verminderde de zetkracht met 70%, waardoor vervorming werd geëlimineerd. De verzinking sloot aan bij de bestaande afwerking. Na 100.000 dynamische belastingscycli was er geen enkele klinknagel losgeraakt of kapot gegaan. De klant heeft alle zwenkwielmodellen omgebouwd naar onze paddenstoelklinknagel.

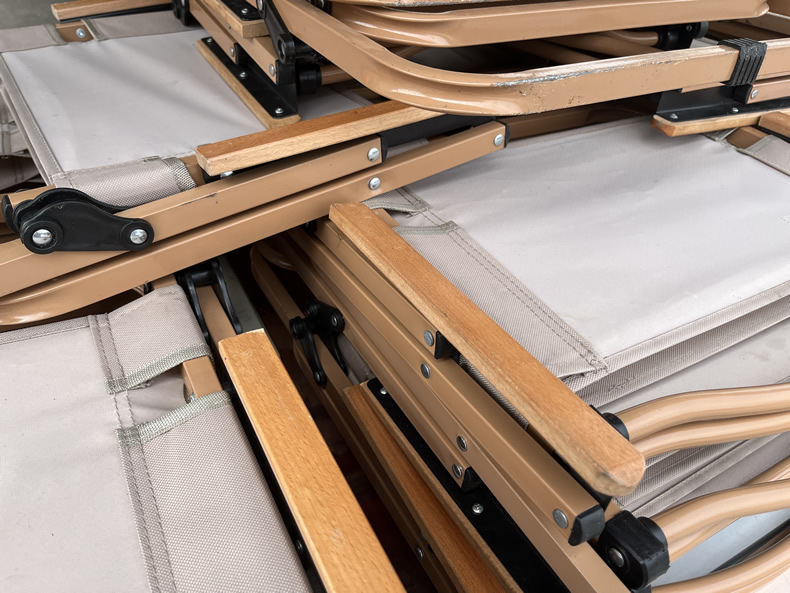

2. Klapstoel – Zittingscharnier (staal, verzinkt)

Een fabrikant van klapstoelen ondervond een ander probleem: de ronde kopklinknagel op het scharnierpunt bleef haken aan stoffen stoelhoezen. De kophoogte van 2,8 mm (voor een schacht van 5 mm) bleef tijdens het vouwen op de band hangen. Klanten klaagden. De fabrikant wilde ook een bredere kop om te voorkomen dat de klinknagel in het te grote gat kantelde.

Nuote metalen leverde eenstalen paddestoelkop halfholle klinknagel– 5 mm schacht, 11 mm kopdiameter, verzinkt. De kophoogte was slechts 1,6 mm – laag genoeg om door de stof heen te komen. De kop van 11 mm overbrugde het slordige gat zonder dat er een sluitring nodig was. De verzinking heeft 72 uur zoutsproei doorstaan ​​voor gebruik binnen en buiten. Na twee productieruns van in totaal 150.000 stoelen meldde de klant geen klachten over vastlopen en geen defecten aan de scharnieren.

Hoe wij semi-holle klinknagels met paddestoelkop vervaardigen – koude koers

De paddestoelkop is moeilijker te vormen dan een ronde kop, omdat de brede, lage koepel een nauwkeurige metaalstroom vereist. Ons proces:

1. Draadtrekken – Inkomende draad (1008 staal, 304 roestvrij staal of C260 messing) wordt tot de exacte schachtdiameter getrokken.

2. Afsnijden – Draad wordt op blanco lengte afgesneden.

3. Eerste slag (vierkant maken) – De plano is gecentreerd en vierkant.

4. Tweede slag (voorkoppen) – Een hardmetalen matrijs vormt ruw de paddestoelkoepel.

5. Derde slag (laatste koers) – De koepel wordt bedacht tot de uiteindelijke vorm en vlakheid.

6. Doorboren – Een hardmetalen pons creëert de halfholle holte.

7. Trimmen (optioneel) – Verwijdert flits van de koprand.

8. Tuimelen – Ontbramen en polijsten.

9. Beplating – Verzinken in eigen huis of door een gecertificeerde partner.

We gebruiken carbide kopmatrijzen gepolijst tot Ra 0,1 µm. De koepel heeft een gladde, consistente straal – geen vlakke plekken of gereedschapssporen.

Bekijk de onderstaande video voor meer informatie:

Kwaliteitsborging – wat wij leveren

Elke partij semi-holle klinknagels met paddestoelkop van Nuote Metals omvat:

• Molentestcertificaat (materiaalchemie, treksterkte, hardheid)
• Dimensionaal inspectierapport (10 stuks: kopdiameter, kop ht, schacht, lengte, holtediepte)
• Laagdikterapport (verzinken)
• Conformiteitscertificaat (ondertekend, batchtraceerbaar)

Wij zijn ISO 9001:2015 gecertificeerd. RoHS- en REACH-naleving is standaard.

Transparant beleid

• Monsters– 20 gratis stuks (klant betaalt verzendkosten)
• MOQ– 2.000 stuks (staal, standaard maten)
• Doorlooptijd(voorraad) – 5–7 werkdagen
• Doorlooptijd(aangepast vat) – 12-15 werkdagen
• Gereedschapskosten– Geen voor standaard paddestoelkopgereedschap (maten 3–8 mm)

Drie vragen die we vaak beantwoorden

Vraag 1: De zwenkwielkast gebruikte een schacht van 6 mm met een paddestoelkop van 15 mm. Dat is een verhouding van 2,5:1. Wat is de maximale kopdiameter die je kunt maken voor een bepaalde schacht?

A: Voor koude koppen is de maximale praktische kopdiameter ongeveer 2,8 keer de schachtdiameter. Buiten dat kan het metaal niet volledig in de matrijsholte stromen zonder vouwen of holtes te veroorzaken. Voor een schacht van 6 mm is de grootste paddenstoelkop die we betrouwbaar kunnen produceren 17 mm. Voor een schacht van 5 mm is 14 mm de limiet. Als je een bredere kop nodig hebt, raden we je aan om over te stappen op een trusskop of een aparte ring toe te voegen. Voor de behuizing met zwenkwielen lag 15 mm binnen onze mogelijkheden en werkte perfect.

Vraag 2: Kunnen semi-holle klinknagels met paddestoelkop in plastic worden gebruikt zonder de baas te breken?

A: Ja – dat is een van de belangrijkste voordelen van de paddenstoelkop. De brede, lage koepel verdeelt de zetkracht over een groter oppervlak dan een ronde kop. Voor kunststof adviseren wij een cilinderlengte die exact 1,0–1,5 mm langer is dan de materiaaldikte. Gebruik ook een pers (geen hamer) om constante kracht uit te oefenen. Voor de koffer van de klapstoel was het scharnier van metaal, maar we hebben paddenstoelklinknagels van ABS en polycarbonaat gebruikt met goede resultaten. Stuur ons uw kunststofmonster en wij testen het.

Vraag 3: Uw standaard paddenstoelkop heeft een grote randradius. Is dat nodig?

EEN: Ja. De radius is niet cosmetisch – hij voorkomt dat de kop in zachte materialen snijdt. Een scherpe rand onder de kop zou als een mes werken als het materiaal buigt. Onze paddenstoelkop heeft een doorlopende straal van 0,3–0,5 mm van de schacht tot de buitenrand. Dit elimineert stressveroorzakers. Bij het zwenkwiel verhinderde die straal dat de beugel rond het klinknagelgat scheurde. Bij de stoel zorgde het ervoor dat de stof niet ging rafelen. Als u een scherpere snede nodig heeft (bijvoorbeeld om decoratieve redenen), kunnen we de gereedschappen aanpassen, maar we zullen u waarschuwen voor de afweging.

Hoe zeiden de klanten waarmee we hebben samengewerkt?

Bevestig de pasvorm op uw daadwerkelijke montage

Elk materiaal gedraagt ​​zich anders. In plaats van te raden, raden we een eenvoudige test aan. Vertel ons uw schachtdiameter, looplengte en materiaal. Wij produceren een kleine batch en verzenden deze naar u. Plaats ze in uw daadwerkelijke component. Meet de clinch. Controleer het hoofdprofiel. Pas daarna beslissen over de productie.

ContactNuote metalen– stuur uw tekening of alleen de specificaties.
