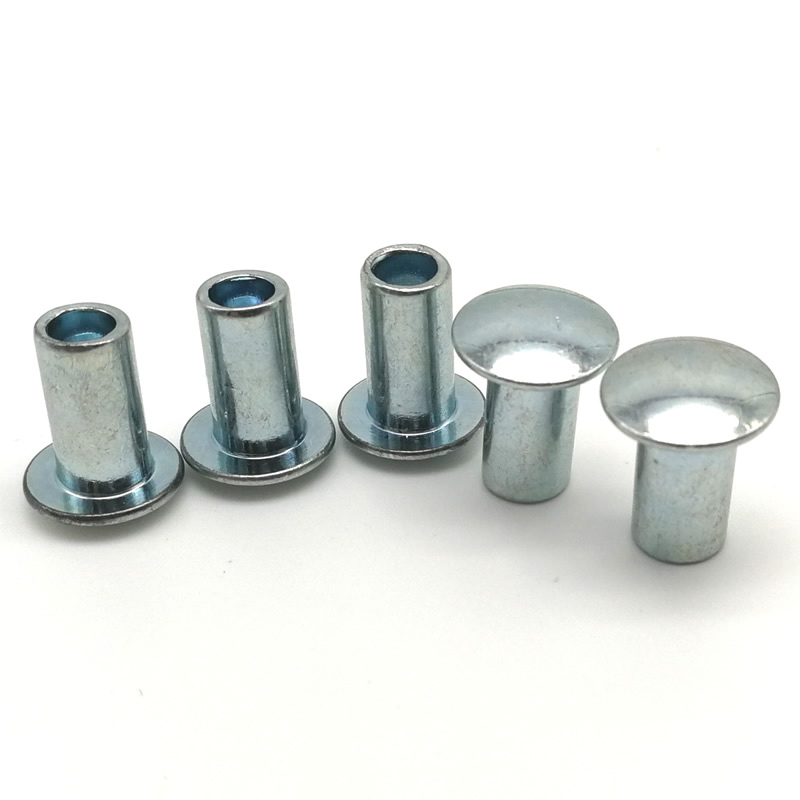

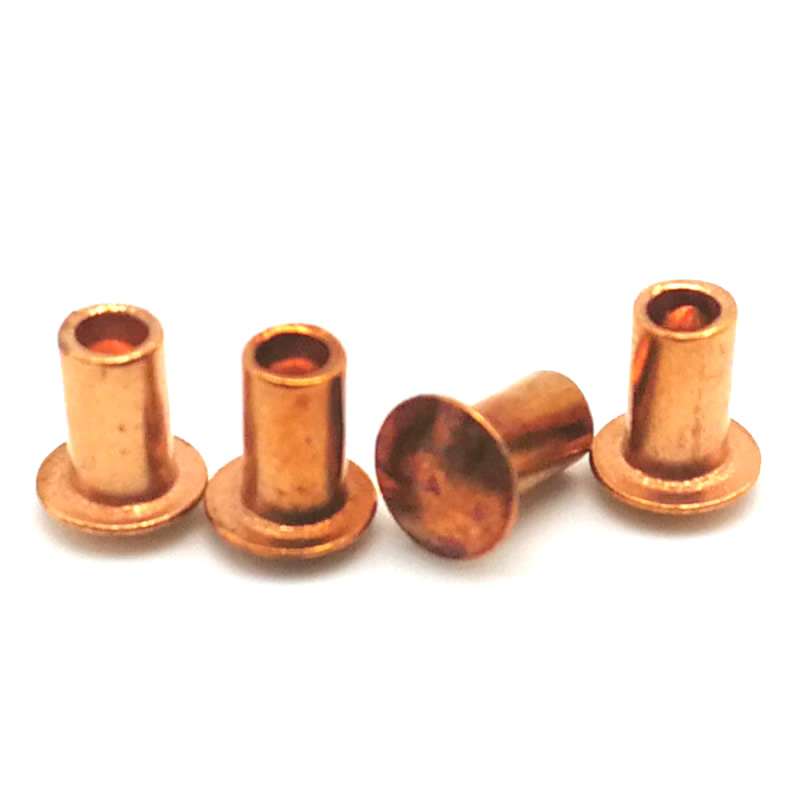

Trusskop halve buisvormige klinknagels

Wanneer de toepassing te grote gaten, zachte materialen of dunne substraten betreft, biedt een standaard klinknagelkop mogelijk niet voldoende oppervlak om doortrekken te voorkomen. Dehalf buisvormige klinknagel met spankopbeschikt over een extra brede koepel met laag profiel (doorgaans 2,2 tot 2,8 keer de schachtdiameter) die de klemkracht over een groter gebied verdeelt. Gecombineerd met een halfholle holte die de zetkracht tot 70% vermindert, is deze klinknagel de voorkeurskeuze voor kunststoffen, composieten en dunne metalen.

Nuote metalenproduceert halve buisvormige klinknagels met spankop van koolstofarm staal, roestvrij staal (304/316), aluminium en messing met behulp van snelle koude kop. Deze gids presenteert twee praktijkvoorbeelden, volledige technische specificaties en ons transparante kwaliteitsbeleid.

Toepassingen in de praktijk van onze klinknagels

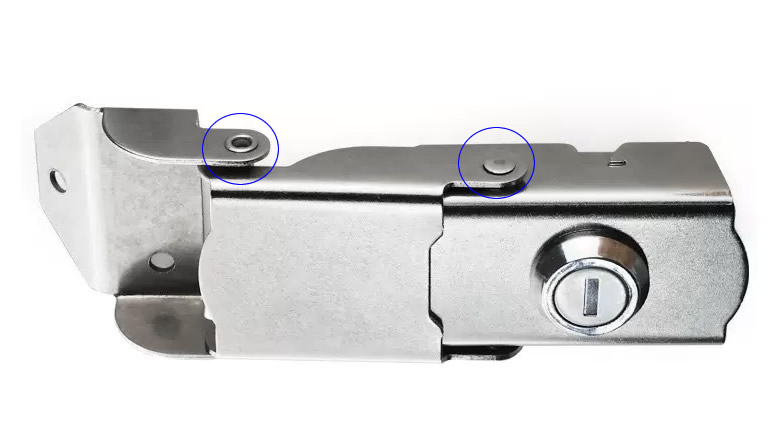

Geval 1 – Roestvrijstalen vergrendelingsmechanisme

Een fabrikant van industriële hangsloten had een klinknagel nodig die de interne sluitplaat zou bevestigen zonder dat de behuizing van gegoten zink zou barsten. We hebben 304 roestvrijstalen halve buisvormige klinknagels met spankop geleverd (diameter 4 mm, cilinderlengte 6 mm). De extra brede kop van 9 mm overbrugde een groot gat en voorkwam dat de klinknagel erdoorheen trok onder een herhaalde grendelkracht van 300 N. Na 50.000 cyclustests was er geen enkele losgekomen. De klant schreef het ontwerp van de spantkop toe voor het elimineren van een secundaire sluitring.

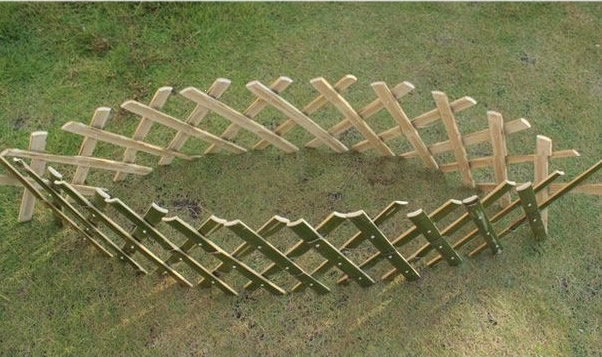

Geval 2 – Verbinding van aluminium tuinhekpaneel

Een bedrijf voor woningafrastering had een lichtgewicht, corrosiebestendig bevestigingsmiddel nodig om aluminium paaltjes aan horizontale rails te bevestigen. Wij raden half buisvormige klinknagels met aluminium spankop aan (diameter 5 mm, cilinderlengte 10 mm) met een helder geanodiseerde afwerking. De brede kop van 11 mm zat vlak tegen de dunne aluminium buis, waardoor kuiltjes werden voorkomen. De halfholle holte maakte handmatige plaatsing met een handmatige knijper mogelijk. Na twee jaar blootstelling aan de buitenlucht vertoonden geen enkele klinknagels galvanische corrosie of loslating.

Verschillende koptypes klinknagels die Nuote Metals maken

Nuote metalen maakt klinknagels met verschillende soorten kop, zoals klinknagels met platte kop, klinknagels met ronde kop, klinknagels met verzonken kop, klinknagels met spankop, klinknagels met paddestoelkop enz.

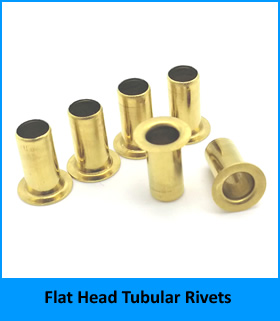

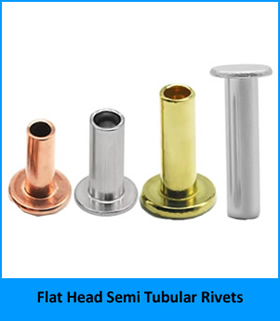

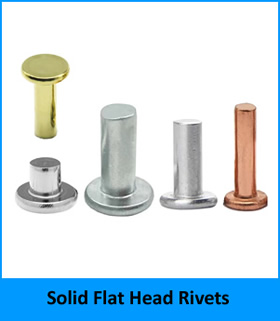

1. Klinknagels met platte kop, inclusief massieve klinknagels met platte kop, semi-buisvormige klinknagels met platte kop, buisvormige klinknagels met platte kop.

Wilt u meer weten over onze platkopklinknagels? klik gewoon

2. Klinknagels met ronde kop, inclusief massieve klinknagels met ronde kop en halfbuisvormige klinknagels met ronde kop.

Klik  voor meer informatie over onze klinknagels met ronde kop.

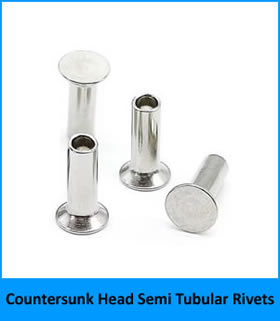

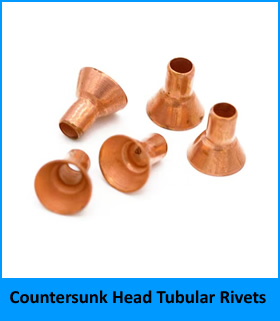

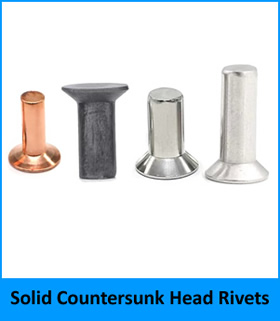

3. Klinknagels met verzonken kop, inclusief massieve klinknagels met verzonken kop, halfbuisvormige klinknagels met verzonken kop, buisvormige klinknagels met verzonken kop.

Als u meer informatie wilt over klinknagels met verzonken kop, klik dan op

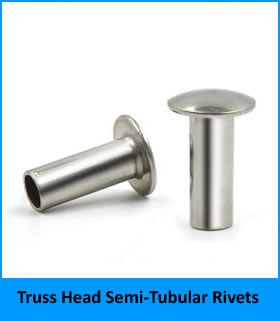

4. Klinknagels met spantkop, inclusief massieve klinknagels met spantkop en halfbuisvormige klinknagels met spantkop.

Meer informatie nodig over trusskopklinknagels? Klik gewoon

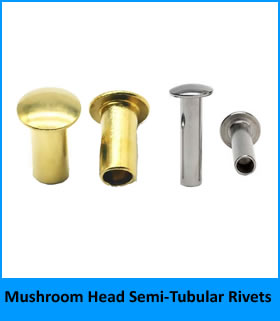

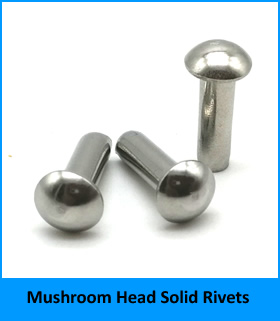

5. Klinknagels met paddestoelkop, inclusief massieve klinknagels met paddestoelkop en halfbuisvormige klinknagels met paddestoelkop.

Klik  voor meer informatie over onze paddestoelkopklinknagels.

Wilt u weten hoe een klinknagel wordt geproduceerd? kijk maar eens naar dit filmpje.

Technische parameters

Wij produceren deze klinknagels uit meerdere materialen. Alle afmetingen worden geverifieerd door optische sortering.

Materiaalopties en eigenschappen

Standaard maatbereik (staal, roestvrij staal, aluminium, messing)

Toleranties: schachtdiameter ±0,05 mm, kopdiameter ±0,20 mm, kophoogte ±0,10 mm, lengte ±0,15 mm.

Mechanische eigenschappen (5 mm staal, geplaatst in 2 mm aluminiumplaat)

Ons productieproces in zeven stappen

We volgen een gedisciplineerde workflow voor elke batchhalf buisvormige klinknagels met spankop.

1. Materiaalinkoop –Wij kopen gecertificeerde draad of staaf bij erkende fabrieken. Elke spoel heeft een warmtenummer voor volledige traceerbaarheid.

2. Materiaalinspectie –Binnenkomend materiaal wordt getest met een spectrometer en trekbank. Wij verifiëren de diameter en de staat van het oppervlak.

3. Aanpassing of configuratie van gereedschappen –Voor nieuwe afmetingen ontwerpen we hardmetalen koudkopmatrijzen (productietijd 15–25 dagen). Voor standaardmaten installeren en lijnen onze technici bestaand gereedschap uit.

4. Eerste artikelinspectie –De koude header bevat 50 monsterklinknagels. We meten de kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte. Een volledig FAI-rapport wordt ter goedkeuring naar u verzonden.

5. Massaproductie –Bij goedkeuring draaien wij 200–400 stuks per minuut. Controles tijdens het proces vinden elke 2.000 stuks plaats op kritische afmetingen.

6. Plateren of anodiseren uitbesteed (indien nodig) –Voor stalen, RVS of aluminium onderdelen sturen wij batches naar onze gecertificeerde partners. De laagdikte wordt geverifieerd door XRF of wervelstroom.

7. Laatste uitgaande inspectie –We gebruiken optische sorteermachines om 100% van de onderdelen te inspecteren op kopgeometrie, lengte en holtediepte. Er wordt een AQL-monster (niveau II, 1,0) getrokken voor afschuiftesten. Bij elke zending wordt een conformiteitscertificaat meegeleverd.

Kwaliteitsborging en certificeringen

Onze productie van halve buisvormige klinknagels met spankop wordt ondersteund door:

Certificeringsbereik

ISO 9001:2015 Kwaliteitsmanagementsysteem

RoHS (2011/65/EU) Naleving van alle materialen

REACH SVHC-verklaring

IATF 16949 Beschikbaar voor automotive projecten

Elke zending omvat:

Molentestcertificaat (materiaalchemie en hardheid)

Dimensionaal inspectierapport (10 stuks per batch)

Beplatings- of anodisatiecertificaat (indien van toepassing)

Ondertekend certificaat van overeenstemming

Transparant beleid

• Voorbeeldbeleid – 20 gratis stuks voor elke standaardmaat (klant betaalt verzendkosten)
• Minimale bestelhoeveelheid – 2.000 stuks voor staal/messing; 3.000 voor roestvrij staal; 5.000 voor aluminium
• Levertijd – 7-10 werkdagen voor voorraadmaten; 15-20 dagen voor aangepaste afmetingen
• Gereedschapskosten – Geen voor standaarddiameters en kopstijlen
• Retourbeleid – Defecte onderdelen worden kosteloos vervangen

Nuote metalen brengt geen kosten in rekening voor het opnieuw bemonsteren als de eerste artikelen niet aan uw tekentoleranties voldoen.

Veelgestelde vragen

Vraag 1: Wanneer moet ik een halve buisvormige klinknagel met spankop kiezen boven een klinknagel met universele kop of ronde kop?

A: Kies de trusskop als u een zo breed mogelijk draagoppervlak met het laagste profiel nodig heeft. De diameter van de spantkop is 2,2–2,8 keer de schachtdiameter, vergeleken met 1,6–1,8 voor ronde kop en 2,0–2,2 voor universele kop. De kophoogte is ook de laagste (ongeveer 25-30% van de kopdiameter). Dit maakt halve buisvormige klinknagels met spankop ideaal voor broze materialen (kunststof, glasvezel, composieten), te grote gaten of toepassingen waarbij de klinknagel door een andere laag wordt bedekt. In onze casestudy met aluminium hekpanelen werd bijvoorbeeld de spantkop gebruikt om te voorkomen dat er kuiltjes in de dunne buis kwamen.

Vraag 2: Kunnen halve buisvormige klinknagels met spankop worden gebruikt in buitenomgevingen met aluminium en staal samen?

A: Ja, maar u moet galvanische corrosie beheersen. Wanneer een aluminium klinknagel wordt gebruikt bij een staalconstructie (of omgekeerd), ontstaat er door vocht een galvanische cel. We raden drie oplossingen aan: (1) gebruik een nylon of rubberen isolerende ring onder de kop en staart, (2) breng een dikke poedercoating of geanodiseerde laag aan op de aluminium klinknagel, of (3) gebruik 316 roestvrijstalen klinknagels met aluminium en accepteer een klein galvanisch potentieel (aanvaardbaar in droge klimaten). Voor onze buitenafrastering gebruikten we aluminium klinknagels met aluminium rails – geen galvanisch probleem. Als u aluminium met staal moet verbinden, neem dan contact op met ons engineeringteam voor specifieke aanbevelingen.

Vraag 3: Wat is het maximale gripbereik voor halve buisvormige klinknagels met spankop in aluminium? Kun je langere vaten maken?

A: Onze standaard halve buisvormige klinknagels met aluminium spankop hebben cilinderlengtes tot 20 mm voor een diameter van 5 mm en bieden grip tot 7 mm. Voor dikkere stapels bieden we aangepaste cilinderlengtes tot 30 mm (voor diameters van 6 mm en 8 mm). Aluminium is echter zachter dan staal, dus zeer lange lopen kunnen tijdens het uitharden vervormen. Wij adviseren om de grip te beperken tot 2,5× schachtdiameter voor aluminium. Voor dikkere aluminium constructies kunt u massieve klinknagels overwegen of stalen klinknagels met isolerende ringen gebruiken. Geef uw exacte stapeldikte door, dan berekenen wij de optimale tonlengte.

Waarom voor ons kiezen voor halve buisvormige klinknagels met trusskop

Interne kouderichting – volledige controle van draad tot afgewerkte klinknagel

Standaardmaten van 3 mm tot 8 mm in staal, roestvrij staal, aluminium, messing

100% optische sortering voor kopgeometrie en caviteitsdiepte

Gratis voorbeeldprogramma – testinstelling vóór productie

Volledige traceerbaarheid – MTC-, CoC- en coatingrapporten bij elke bestelling

Neem vandaag nog contact op met Nuote Metals om een ​​proefpakket of een conformiteitspakket aan te vragen voor uw project met halfbuisvormige klinknagels met spankop.
